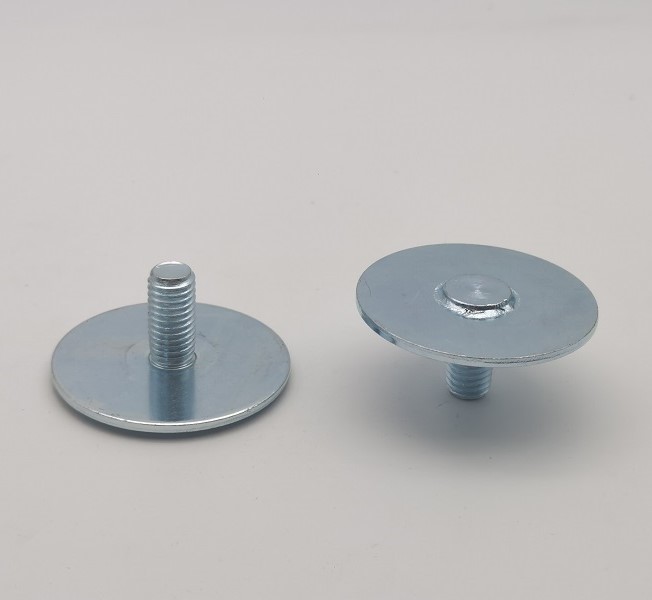

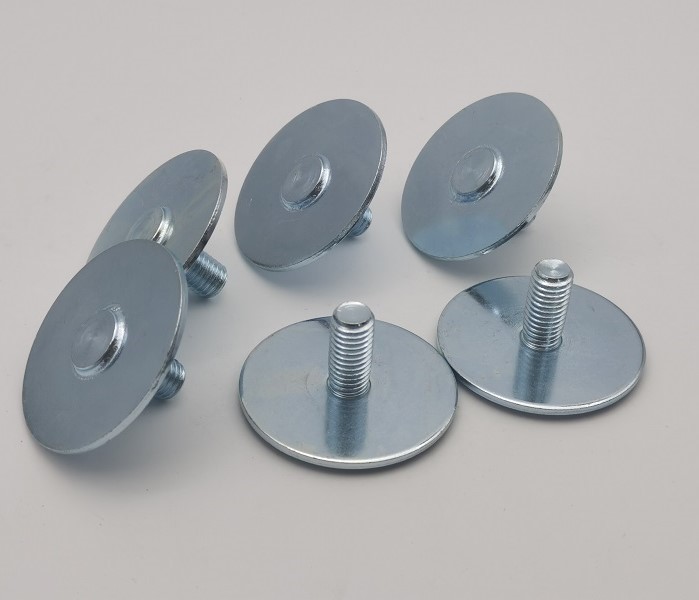

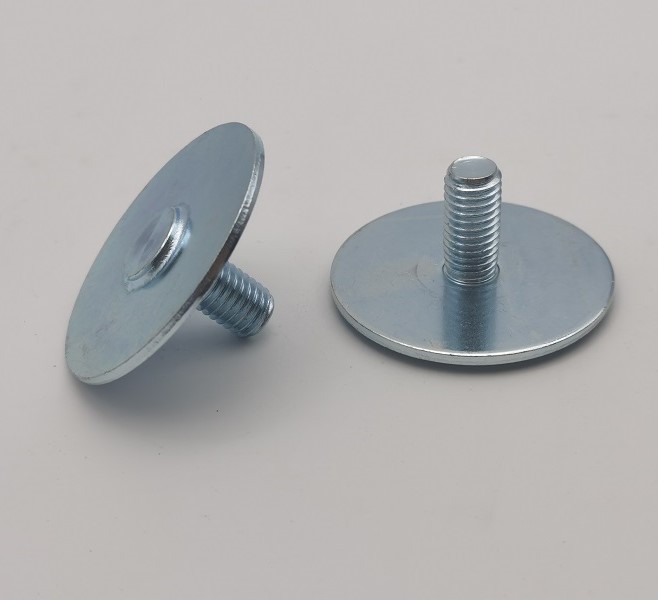

Μ10 Πείρο πλάκας βάσης με επίστρωση ψευδαργύρου

Η JG κατασκευάζει τοΜ10 Πείρο πλάκας βάσης με επίστρωση ψευδαργύρουγια εφαρμογές βιομηχανικής τοποθέτησης, στερέωσης και συναρμολόγησης εξοπλισμού. Αυτό το προσαρμοσμένο εξάρτημα στερέωσης με σπείρωμα M10 συνδυάζει μια φαρδιά σφραγισμένη πλάκα βάσης από χάλυβα με ένα εξωτερικό σπείρωμα ακριβείας, δημιουργώντας μια σταθερή σύνδεση κατανομής φορτίου για συγκροτήματα OEM.

Ο Μ10 ψευδάργυρος επιμεταλλωμένος πείρος πλάκας βάσης κατασκευάζεται από χάλυβα χαμηλής περιεκτικότητας σε άνθρακα AISI 1008 ή εγκεκριμένο ισοδύναμο. Το εξάρτημα έχει στρογγυλή βάση 49,5 ±0,3 mm, πάχος πλάκας 2,2 mm και εξωτερικό σπείρωμα M10×1,5-6g με μήκος σπειρώματος 20 mm. Όλες οι διαστάσεις παράγονται και ελέγχονται σύμφωνα με το σχέδιο M030192.

Κατασκευαστική Διαδικασία και Μηχανική Αξία

Η παραγωγή της ακίδας βάσης με σπείρωμα με ψευδάργυρο M10 απαιτεί ελεγχόμενο τάνυμα και σφράγιση της στρογγυλής πλάκας, προετοιμασία της περόνης με σπείρωμα, κύλιση νήματος, ασφαλή μηχανική ένωση, αφαίρεση γρεζιών, καθαρισμό και διαφανή επίστρωση ψευδαργύρου. Ο έλεγχος της διαδικασίας επικεντρώνεται στην επιπεδότητα της πλάκας βάσης, την καθετότητα των πείρων, την ασφάλεια των αρμών και τη σταθερή γεωμετρία του νήματος.

Η φαρδιά βάση 49,5 mm κατανέμει το φορτίο της συναρμολόγησης σε μια μεγαλύτερη περιοχή επαφής. Η ακριβής ευθυγράμμιση μεταξύ της περόνης με σπείρωμα και της σταμπωτής πλάκας υποστηρίζει σταθερή εγκατάσταση. Μετά τη συναρμολόγηση και την επιμετάλλωση, το νήμα M10×1,5-6g επαληθεύεται με βαθμονομημένους μετρητές GO/NO-GO για να αποτραπεί η συσσώρευση επίστρωσης από το να επηρεάσει την εφαρμογή.

Εφαρμογές

• Τοποθέτηση βιομηχανικού εξοπλισμού
• Συγκροτήματα λαμαρίνας και περιβλημάτων
• Προφυλακτήρες μηχανημάτων και πίνακες πρόσβασης
• Συναρμολογήσεις αυτοκινήτων και μεταφορών
• Προσαρμοσμένα συστήματα στερέωσης OEM

Διαφανής ψευδάργυρος κατά ASTM B633

Ο Μ10 ψευδάργυρος επιμεταλλωμένος πείρος πλάκας βάσης λαμβάνει διαφανή επίστρωση ψευδαργύρου στο ASTM B633 SC2 Type V. Η επίστρωση παρέχει καθαρή μεταλλική εμφάνιση και προστασία από τη διάβρωση, διατηρώντας παράλληλα τις λειτουργικές διαστάσεις του νήματος. Η κάλυψη, η εμφάνιση και η αποδοχή του νήματος ελέγχονται μετά το φινίρισμα.

Τεχνικές Προδιαγραφές

Ποιοτικός έλεγχος και αναφορές παρτίδων

Κάθε παρτίδα τουΜ10 Πείρο πλάκας βάσης με επίστρωση ψευδαργύρουελέγχεται μέσω επαλήθευσης εισερχόμενου υλικού, ελέγχων διαστάσεων κατά τη διαδικασία και τελικής επιθεώρησης. Τα κρίσιμα χαρακτηριστικά περιλαμβάνουν διάμετρο και πάχος πλάκας, μήκος σπειρώματος, αποδοχή μετρητή M10×1,5-6g, ευθυγράμμιση πείρων, ακεραιότητα αρμού και κατάσταση τελικής επιφάνειας.

• Πιστοποιητικό υλικού με χημική σύνθεση και μηχανικές ιδιότητες
• Αυστηρή αναφορά μηχανικής ιδιοκτησίας για κάθε παρτίδα παραγωγής
• Έκθεση επιθεώρησης διαστάσεων σύμφωνα με το σχέδιο M030192
• Επιθεώρηση μετρητή κλωστής GO/NO-GO μετά την επιμετάλλωση
• Έκθεση επιθεώρησης επιμετάλλωσης και ιχνηλασιμότητα παρτίδων
• Δοκιμή κοινής εξαγωγής, ώθησης ή ροπής όταν καθορίζεται από το εγκεκριμένο σχέδιο ελέγχου

Απαιτήσεις κατασκευής

Ο Μ10 ψευδάργυρος πείρος πλάκας βάσης με σπείρωμα πρέπει να είναι απαλλαγμένος από γρέζια και αιχμηρές άκρες. Τα τελειωμένα εξαρτήματα πρέπει επίσης να είναι απαλλαγμένα από λάδια, υπολείμματα διαλύτη, διάβρωση, λεκέδες και άλλες μολύνσεις. Η οπτική επιθεώρηση επιβεβαιώνει μια καθαρή, ομοιόμορφη επιφάνεια με ψευδάργυρο χωρίς ζημιές που θα μπορούσαν να επηρεάσουν τη συναρμολόγηση ή την εμφάνιση.

Κατασκευή OEM από την JG

Η JG υποστηρίζει πρωτότυπα, δείγματα παραγωγής και όγκο κατασκευής τουΜ10 Πείρο πλάκας βάσης με επίστρωση ψευδαργύρου. Η ανασκόπηση μηχανικής καλύπτει την κατασκευαστικότητα, τα εργαλεία, τον έλεγχο νημάτων, την επαλήθευση αρμών, την επιμετάλλωση και την τεκμηρίωση επιθεώρησης. Στείλτε στον JG το σχέδιό σας, την ετήσια ζήτηση και τις απαιτήσεις εγγράφων ποιότητας για μια προσφορά.
