Προσαρμοσμένο γρανάζι αισθητήρα θέσης καρουλιού από ανοξείδωτο χάλυβα

Προσαρμοσμένο γρανάζι αισθητήρα θέσης καρουλιού από ανοξείδωτο χάλυβα

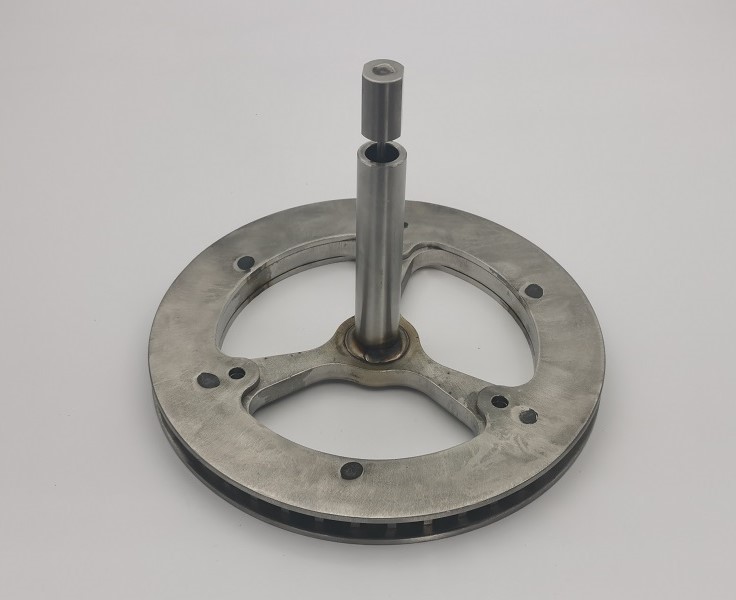

Η JG κατασκευάζει τοΠροσαρμοσμένο γρανάζι αισθητήρα θέσης καρουλιού από ανοξείδωτο χάλυβαως συγκόλληση από ανοξείδωτο χάλυβα ακριβείας για βιομηχανικό εξοπλισμό ανίχνευσης θέσης κυλίνδρου και ελέγχου κίνησης. Το Σχέδιο 577272 Αναθεώρηση C συνδυάζει ένα γρανάζι αισθητήρα με προφίλ, δύο προστατευτικές πλάκες γραναζιών, έναν επεξεργασμένο σωλήνα, έναν πυρήνα συγκόλλησης αισθητήρα, μια εύκαμπτη ράβδο και μια κεφαλή ράβδου ακριβείας. Η ακριβής θέση στερέωσης και η ελεγχόμενη συγκόλληση είναι απαραίτητες, επειδή το ολοκληρωμένο συγκρότημα πρέπει να διατηρεί την ευθυγράμμιση του γραναζιού, τη γωνία του άξονα και την απόσταση των πλακών μετά τη συγκόλληση GTAW.

Επισκόπηση προϊόντος

Το προσαρμοσμένο γρανάζι αισθητήρα θέσης καρουλιού από ανοξείδωτο χάλυβα χρησιμοποιεί ανοξείδωτο χάλυβα AISI 316L για την κύρια πλάκα γραναζιών, τον πυρήνα συγκόλλησης αισθητήρα, τη ράβδο, την κεφαλή της ελαστικής ράβδου και τα προστατευτικά γραναζιών. Ο επεξεργασμένος σωλήνας είναι από ανοξείδωτο χάλυβα AISI 304. Το συγκρότημα μικτών συστατικών παρέχει αντοχή στη διάβρωση, δομική αντοχή και σταθερή απόδοση σε βιομηχανικά περιβάλλοντα. Το σχέδιο προσδιορίζει ένα ακατέργαστο φινίρισμα από ανοξείδωτο χάλυβα χωρίς πρόσθετη επίστρωση.

Σχέση συστατικού και σχεδίου

Διαδικασία Παραγωγής

1. Επαλήθευση υλικού για ανοξείδωτο χάλυβα AISI 316L και AISI 304
2. Κοπή προφίλ ακριβείας του κύριου γραναζιού και δύο προστατευτικές πλάκες
3. Επεξεργασία CNC του σωλήνα, του πυρήνα συγκόλλησης και της κεφαλής της ράβδου ευκαμψίας
4. Διάτρηση και μηχανική κατεργασία οπών ευθυγράμμισης και συναρμολόγησης εξαρτημάτων
5. Αφαίρεση γρεζιών και καθαρισμός όλων των επιμέρους εξαρτημάτων
6. Συναρμολόγηση της πλάκας μετάδοσης, των προφυλακτήρων και των εξαρτημάτων του άξονα με ελεγχόμενη βάση
7. Συγκόλληση GTAW με ελεγχόμενη ακολουθία για περιορισμό της θερμικής παραμόρφωσης
8. Επιθεώρηση διαμέτρου γραναζιού, απόστασης πλακών, προβολής σωλήνα και γωνίας άξονα
9. Οπτική επιθεώρηση συγκόλλησης, τελικός καθαρισμός και προστατευτική συσκευασία

Προφίλ γραναζιού και ευθυγράμμιση πλάκας προφυλακτήρα

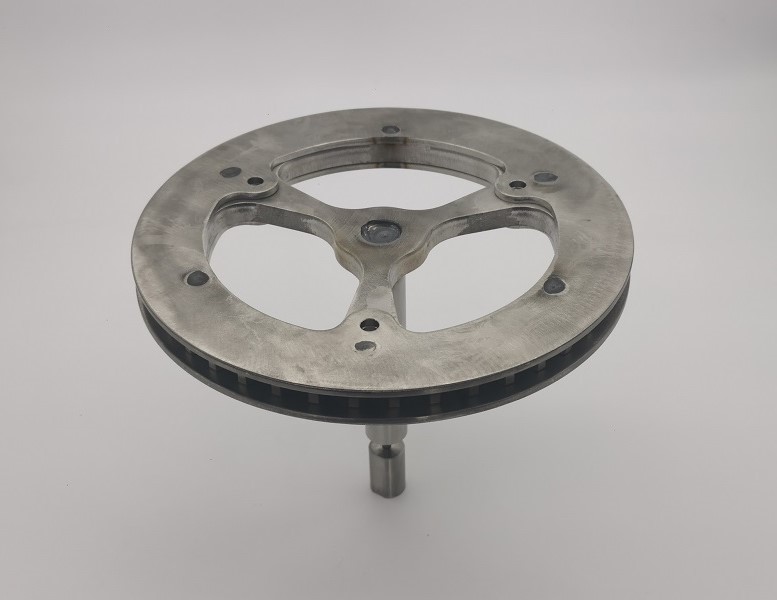

Το κυκλικό προφίλ του προσαρμοσμένου γραναζιού αισθητήρα θέσης καρουλιού από ανοξείδωτο χάλυβα περιέχει εξωτερικά δόντια ανίχνευσης σε κοντινή απόσταση που προστατεύονται από προστατευτικές πλάκες και στις δύο πλευρές. Η σταθερή γεωμετρία των δοντιών και η ελεγχόμενη ομοκεντρικότητα υποστηρίζουν επαναλαμβανόμενη έξοδο αισθητήρα. Οι προστατευτικές πλάκες τοποθετούνται μέσω ειδικών οπών ευθυγράμμισης στερέωσης, έτσι ώστε οι προστατευτικές επιφάνειες να παραμένουν σωστά τοποθετημένες σε σχέση με το οδοντωτό γρανάζι.

Έλεγχος συγκόλλησης και παραμόρφωσης GTAW

Το σχέδιο απαιτεί συγκόλληση τόξου βολφραμίου με αέριο στην κεντρική σύνδεση του άξονα, την κεφαλή της ράβδου και έξι καθορισμένες θέσεις πλάκας. Η θερμότητα συγκόλλησης μπορεί να βγάλει τις λεπτές πλάκες από ανοξείδωτο χάλυβα εκτός ευθυγράμμισης ή να αλλάξει τη γωνία του άξονα. Το JG χρησιμοποιεί άκαμπτα εξαρτήματα, ισορροπημένη αλληλουχία συγκόλλησης, ελεγχόμενη εισαγωγή θερμότητας και ενδιάμεσους ελέγχους για να διατηρήσει την απαιτούμενη γεωμετρία του προσαρμοσμένου εργαλείου αισθητήρα θέσης καρούλι από ανοξείδωτο χάλυβα.

Έλεγχος γωνίας άξονα και αξονικής διάστασης

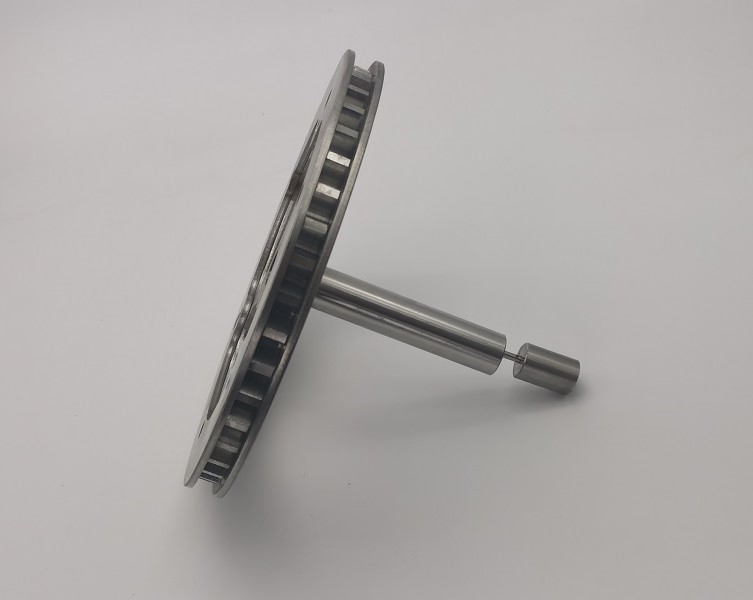

Ο επεξεργασμένος σωλήνας πρέπει να παραμένει σχεδόν κάθετος στην επιφάνεια του γραναζιού, με γωνιακή περιοχή από 89,5 έως 90,5 μοίρες. Το σχέδιο ελέγχει επίσης το πλάτος της διάταξης του γραναζιού, την προβολή σωλήνα και τη συνολική απόσταση της ράβδου-κεφαλής. Αυτές οι σχέσεις επιθεωρούνται μετά τη συγκόλληση επειδή το ολοκληρωμένο γρανάζι αισθητήρα από ανοξείδωτο χάλυβα πρέπει να εγκατασταθεί σωστά και να μεταδίδει τη θέση του καρουλιού χωρίς δέσιμο ή κακή ευθυγράμμιση.

Τεχνικές Προδιαγραφές

Κατεργασμένα εξαρτήματα από ανοξείδωτο χάλυβα

Ο σωλήνας AISI 304 κατασκευάζεται από σωλήνα εξωτερικής διαμέτρου 3/4 ιντσών και περιλαμβάνει ελεγχόμενη οπή διαμπερούς τοιχώματος. Ο πυρήνας συγκόλλησης AISI 316L και η κεφαλή της εύκαμπτης ράβδου απαιτούν ακριβείς οπές διάτρησης, επίπεδα και ακραία γεωμετρία. Η λεπτή ράβδος 316L κόβεται σε ελεγχόμενο μήκος πριν από την τελική συναρμολόγηση. Κάθε εξάρτημα αφαιρείται και καθαρίζεται πριν εισέλθει στο εξάρτημα συγκόλλησης.

Ποιοτικός έλεγχος

Ο ποιοτικός έλεγχος για το προσαρμοσμένο γρανάζι αισθητήρα θέσης καρουλιού από ανοξείδωτο χάλυβα επικεντρώνεται μόνο στην τελική συγκόλληση και όχι στις μεμονωμένες διαστάσεις του εξαρτήματος. Οι επιθεωρήσεις καλύπτουν το προφίλ του γραναζιού, την ευθυγράμμιση της πλάκας προφυλακτήρα, τη θέση της οπής στερέωσης, την αξονική απόσταση, την προβολή σωλήνα, τη γωνία άξονα, τη θέση κεφαλής ράβδου και την εμφάνιση συγκόλλησης. Τα πιστοποιητικά υλικού και οι εκθέσεις επιθεώρησης διαστάσεων είναι διαθέσιμα σύμφωνα με τις απαιτήσεις του πελάτη OEM.

Χαρακτηριστικά προϊόντος

• Ανοξείδωτη κατασκευή AISI 316L και AISI 304
• Προφίλ εξωτερικού αισθητήρα-δοντιού ακριβείας
• Δύο προστατευτικά ανοξείδωτα γρανάζια
• Συγκολλημένο συγκρότημα GTAW ελεγχόμενο από εξαρτήματα
• Ελεγχόμενη καθετότητα άξονα και αξονικές διαστάσεις
• Ξεφλουδισμένο και καθαρισμένο ακατέργαστο φινίρισμα από ανοξείδωτο χάλυβα
• Προσαρμοσμένη κατασκευή OEM σύμφωνα με τα σχέδια πελατών

Εφαρμογές

• Βιομηχανικά συστήματα ανίχνευσης θέσης καρουλιού
• Εξοπλισμός χειρισμού ιστού και περιέλιξης
• Μηχανήματα συσκευασίας και μετατροπής
• Συγκροτήματα ελέγχου κίνησης και ευρετηρίασης
• Προσαρμοσμένοι βιομηχανικοί μηχανισμοί αισθητήρων

Συγκολλήσεις OEM από ανοξείδωτο χάλυβα από την JG

Η JG προμηθεύει τον προσαρμοσμένο εξοπλισμό αισθητήρα θέσης καρουλιού από ανοξείδωτο χάλυβα από την παραγωγή εξαρτημάτων έως την ολοκληρωμένη συναρμολόγηση. Το εύρος κατασκευής μας συνδυάζει κοπή προφίλ, κατεργασία CNC, διάτρηση ακριβείας, αποκλειστική στερέωση, συγκόλληση GTAW, επαλήθευση διαστάσεων και τελικό καθαρισμό. Αυτή η ολοκληρωμένη διαδικασία βοηθά τους πελάτες OEM να ελέγχουν την ευθυγράμμιση, να μειώνουν τον κίνδυνο συναρμολόγησης και να λαμβάνουν έναν επαναλαμβανόμενο εξοπλισμό αισθητήρα από ανοξείδωτο χάλυβα έτοιμο για εγκατάσταση.
