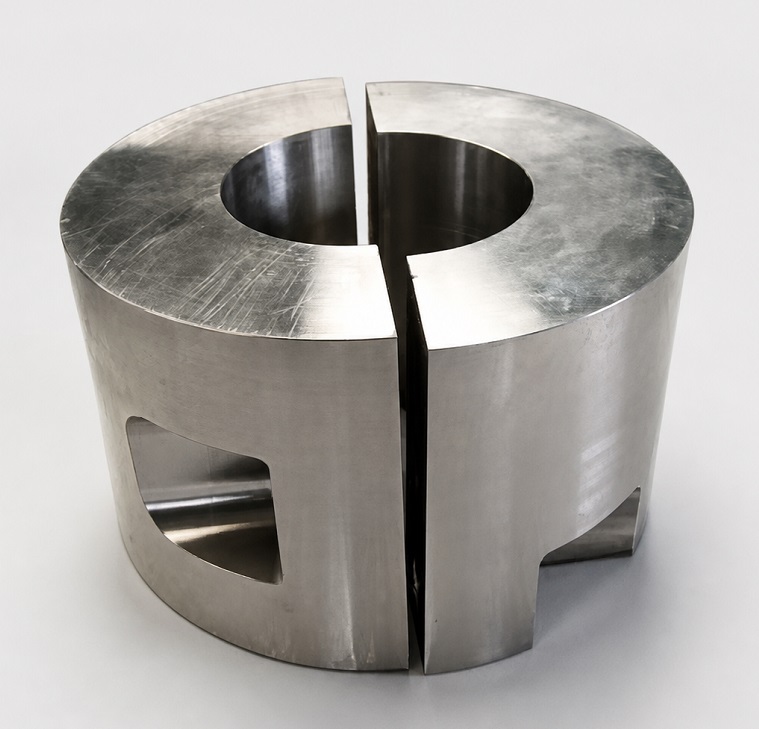

Custom 304 από ανοξείδωτο ατσάλι διαιρεμένο κέντρο αράχνης

Custom 304 από ανοξείδωτο ατσάλι διαιρεμένο κέντρο αράχνης

Η JG κατασκευάζει τοCustom 304 από ανοξείδωτο ατσάλι διαιρεμένο κέντρο αράχνηςγια βιομηχανική σύσφιξη, κίνηση και μηχανικά συγκροτήματα βαρέως τύπου. Αυτή η μεγάλη πλήμνη κατασκευάζεται από συμπαγή στρογγυλή ράβδο από ανοξείδωτο χάλυβα 304 και παρέχεται ως ταιριαστό συγκρότημα δύο τεμαχίων. Η σειρά κατασκευής είναι κρίσιμη: όλες οι εργασίες τόρνευσης, διάτρησης, φρεζαρίσματος, διάτρησης και σπειρώματος ολοκληρώνονται ενώ η πλήμνη παραμένει ολόκληρη και η τελική πλήμνη στη συνέχεια διαχωρίζεται με κοπή με σύρμα EDM.

Επισκόπηση προϊόντος

Το Custom 304 Stainless Steel split Spider Hub κατασκευάζεται με σχέδιο AOS05HS32S0001. Οι ονομαστικές τελειωμένες διαστάσεις του είναι 13,00 ίντσες εξωτερική διάμετρος, 6,25 ίντσες διάμετρος οπής και 8,50 ίντσες αξονικό μήκος. Το εξάρτημα περιλαμβάνει δύο αντίθετα ανάγλυφα παράθυρα, κλιμακωτά πλευρικά χαρακτηριστικά και ζευγαρωμένες θέσεις μπουλονιών με οπές διάκενου και βαθιά σπειρώματα UNC 1-1/4-7.

Διαδικασία Παραγωγής

1. Επαλήθευση και πριόνισμα στρογγυλής ράβδου από ανοξείδωτο χάλυβα 304
2. Τόρνευση CNC και κατεργασία προσώπου μεγάλης διαμέτρου
3. Διάτρηση ακριβείας της κεντρικής οπής 6,25 ιντσών
4. Φρέζα CNC αντίθετων ανάγλυφων παραθύρων και εξωτερικών χαρακτηριστικών
5. Βαθιά διάτρηση, αντίθετη διάτρηση και 1-1/4-7 UNC τρύπημα
6. Πλήρης επιθεώρηση διαστάσεων ενώ η πλήμνη είναι ολόκληρη
7. Σύρμα EDM που χωρίζεται σε δύο ταιριαστά μισά
8. Αφαίρεση γρεζιών κομμένης επιφάνειας, ταυτοποίηση ζευγαρωμένων εξαρτημάτων και τελική επιθεώρηση
9. Καθαρισμός, αντιδιαβρωτική προστασία και συσκευασία εξαγωγής

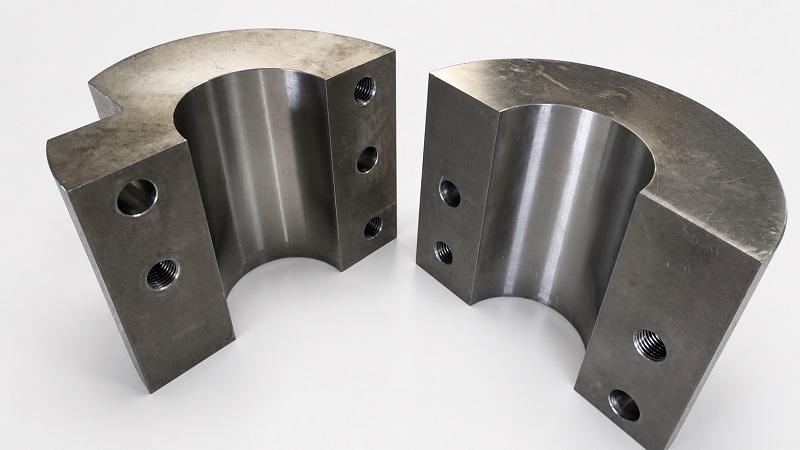

Ολοκληρωμένη κατεργασία πριν από τη διαίρεση του σύρματος EDM

Η κύρια μηχανική αξία του Custom 304 Stainless Steel Spider Hub είναι η ελεγχόμενη ακολουθία διαδικασίας που καθορίζεται στο σχέδιο. Η μηχανική κατεργασία της οπής, της εξωτερικής διαμέτρου, των όψεων, των παραθύρων και των χαρακτηριστικών του μπουλονιού πριν από την αποσύνδεση διατηρεί μια κοινή κεντρική γραμμή και σταθερές σχέσεις δεδομένων. Το Wire EDM παράγει τότε ένα στενό, ελεγχόμενο σχίσιμο με ελάχιστη μηχανική δύναμη κοπής. Τα δύο ημίχρονα παραμένουν μόνιμα αναγνωρισμένα ως ταιριαστό σετ.

Ακρίβεια μεγάλης οπής και σταθερότητα διαστάσεων

Η κατεργασία μιας οπής 6,25 ιντσών μέσω μιας βαριάς πλήμνης από ανοξείδωτο χάλυβα 304 απαιτεί άκαμπτο κράτημα εργασίας, ισορροπημένη αφαίρεση αποθέματος και ελεγχόμενες συνθήκες κοπής. Η παραγωγή θερμότητας και η υπολειπόμενη τάση μπορεί να επηρεάσουν τη στρογγυλότητα και την ομοαξονικότητα, ειδικά όταν ο τελικός δακτύλιος είναι χωρισμένος. Η JG εφαρμόζει στάδια τραχύτητα, διαδρομές εργαλείων με επίγνωση της πίεσης, βαρύτητα φινιρίσματος και επιθεώρηση πριν και μετά το σχίσιμο για να επαληθεύσει ότι το Custom 304 Stainless Steel split Spider Hub συναρμολογείται με συνέπεια.

Deep Hole and 1-1/4-7 UNC Thread Machining

Το ταιριαστό σύστημα στερέωσης συνδυάζει οπές από πάνω μισό διάκενο και μισές οπές με σπείρωμα κάτω. Τα χαρακτηριστικά σχεδίασης περιλαμβάνουν οπές διαμέτρου 1,281 ιντσών σε βάθος 2,50 ιντσών, οπές με διάτρηση 1,109 ιντσών σε βάθος 3,21 ιντσών και σπειρώματα UNC 1-1/4-7 σε βάθος 2,50 ιντσών. Η ακριβής είσοδος οπών, η καθετότητα, το βάθος σπειρώματος και η αφαίρεση τσιπς είναι απαραίτητα για την ομαλή εμπλοκή του μπουλονιού και την αξιόπιστη δύναμη σύσφιξης.

Τεχνικές Προδιαγραφές

Ποιοτικός έλεγχος

Ο ποιοτικός έλεγχος για το Custom 304 Stainless Steel Split Spider Hub εστιάζει στην ιχνηλασιμότητα του υλικού, το μέγεθος και τη στρογγυλότητα της οπής, την εξωτερική διάμετρο, τον παραλληλισμό όψεων, τη θέση οπής, το βάθος νήματος και την ευθυγράμμιση ζευγαρωμένων-μισών. Τα εσωτερικά σπειρώματα ελέγχονται χρησιμοποιώντας κατάλληλους μετρητές και και τα δύο μισά συναρμολογούνται μετά την κοπή του σύρματος EDM για να επιβεβαιωθεί ότι η οπή, το εξωτερικό προφίλ και το σύστημα μπουλονιών παραμένουν σωστά ταιριασμένα.

Χαρακτηριστικά προϊόντος

• Συμπαγής κατασκευή από ανοξείδωτο χάλυβα AISI 304
• Μεγάλη εξωτερική διάμετρος 13 ιντσών και οπή ακριβείας 6,25 ιντσών
• Ολοκληρώστε την κατεργασία CNC πριν τον διαχωρισμό
• Σχίσιμο EDM σύρματος χαμηλής δύναμης, στενού άκρου
• Ταίριαστα και ανιχνεύσιμα μισά κόμβων
• Βαθιά εσωτερικά σπειρώματα UNC 1-1/4-7
• Αντοχή στη διάβρωση για απαιτητικά βιομηχανικά περιβάλλοντα
• Διατίθενται πιστοποιητικά υλικού και αναφορές διαστάσεων
• Κατασκευή OEM σύμφωνα με τα σχέδια πελατών

Εφαρμογές

• Συγκροτήματα σύσφιξης και άξονα βαρέως τύπου
• Βιομηχανικά συστήματα μετάδοσης κίνησης
• Μεγάλα μηχανήματα επεξεργασίας και χειρισμού
• Μηχανικός εξοπλισμός ανθεκτικός στη διάβρωση
• Προσαρμοσμένα συγκροτήματα διαχωρισμένου κόμβου OEM

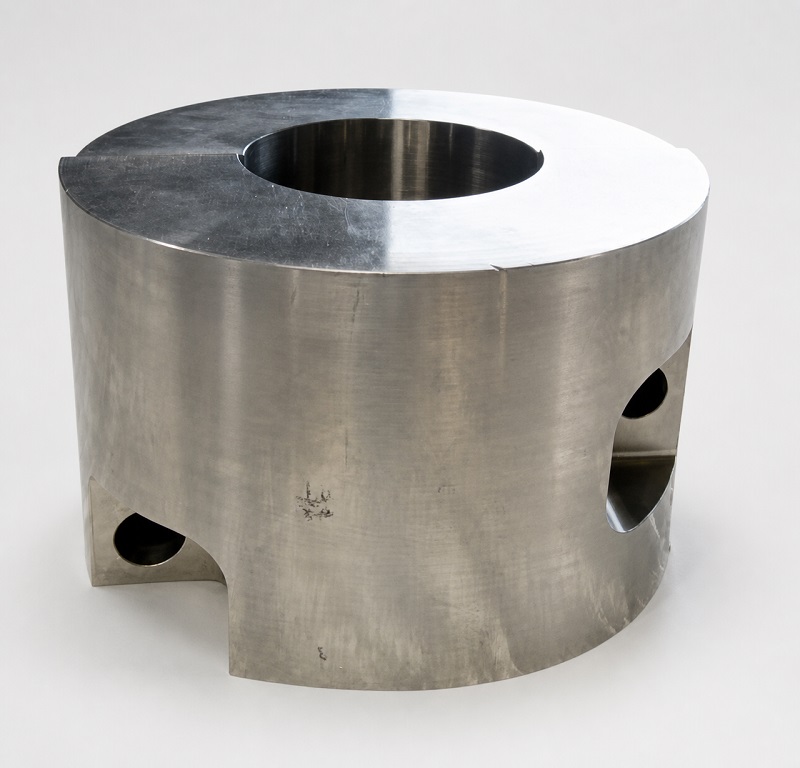

Μεγάλη κατεργασία CNC από ανοξείδωτο χάλυβα από την JG

Η JG προμηθεύει το Custom 304 Stainless Steel Spider Hub από προμήθεια πρώτων υλών μέσω μεγάλης κατεργασίας CNC, σπειρώματος βαθιάς οπής, διαχωρισμού σύρματος EDM και τελικής ζευγαρωμένης επιθεώρησης. Η διαδικασία μας ελέγχει τις σχέσεις μεταξύ της οπής, της εξωτερικής διαμέτρου, των οπών στερέωσης και των διαχωρισμένων επιφανειών, παρέχοντας στους πελάτες OEM ένα αξιόπιστο ταιριαστό συγκρότημα που υποστηρίζεται από υλικό και τεκμηρίωση επιθεώρησης.
