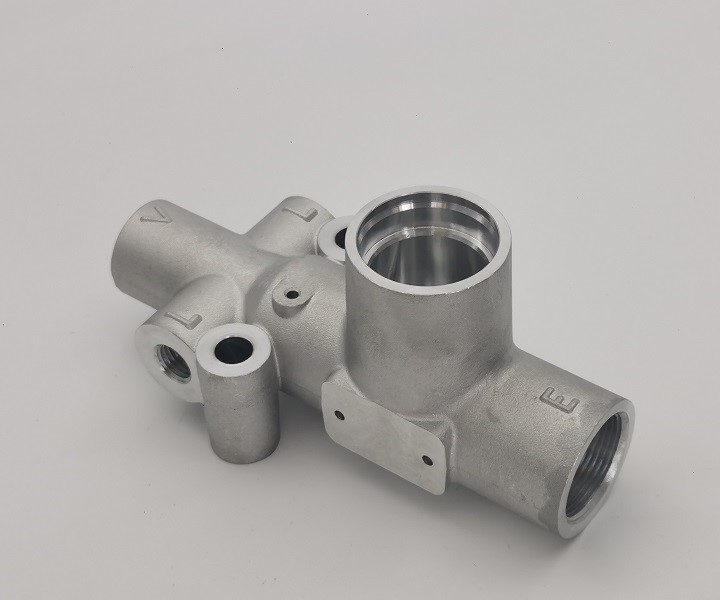

Προσαρμοσμένη χύτευση σώματος βαλβίδων αλουμινίου A356-T6

Προσαρμοσμένη χύτευση σώματος βαλβίδων αλουμινίου A356-T6

Η JG κατασκευάζει τοΠροσαρμοσμένη χύτευση σώματος βαλβίδων αλουμινίου A356-T6για εξοπλισμό ελέγχου υγρών, υδραυλικό και πνευματικό εξοπλισμό που απαιτεί ένα ελαφρύ περίβλημα με πολλαπλές διασταυρούμενες διόδους. Το εξάρτημα συνδυάζει ένα περίπλοκο χυτό σχήμα με επεξεργασμένες οπές με ακρίβεια, στεγανοποιητικά καθίσματα, επιφάνειες στερέωσης και εσωτερικά σπειρώματα. Η χύτευση μειώνει τα απόβλητα υλικών και δημιουργεί αποτελεσματικά τη διακλαδισμένη εξωτερική γεωμετρία, ενώ η κατεργασία CNC δημιουργεί τις λειτουργικές διεπαφές που απαιτούνται για αξιόπιστη συναρμολόγηση.

Η έκδοση παραγωγής χρησιμοποιεί κράμα αλουμινίου A356 στην κατάσταση T6. Η χημεία του υλικού επαληθεύεται κατά παρτίδα και το έτοιμο σώμα βαλβίδας λαμβάνει επιθεώρηση διαστάσεων, σπειρώματος και διαρροής. Μια τεκμηριωμένη δοκιμή διαρροής στα 0,65 MPa με κράτημα 40 δευτερολέπτων παρήγαγε μηδενικές αστοχίες στη δοκιμασμένη παρτίδα επτά τεμαχίων, επιβεβαιώνοντας την ακεραιότητα του σώματος που περιέχει πίεση.

Διαδικασία χύτευσης αλουμινίου και κατεργασίας CNC

ΟΠροσαρμοσμένη χύτευση σώματος βαλβίδων αλουμινίου A356-T6ξεκινά με ελεγχόμενη χύτευση αλουμινίου για να σχηματίσει το περίβλημα πολλαπλών διακλαδώσεων, τις κεφαλές και τη γεωμετρία της εσωτερικής διαδρομής ροής. Η συνθήκη T6 παρέχει μια χρήσιμη ισορροπία αντοχής, σταθερότητας διαστάσεων και ικανότητας επεξεργασίας. Στη συνέχεια, τα δεδομένα κατεργασίας καθορίζονται από τη χύτευση, έτσι ώστε κάθε θυρίδα με σπείρωμα, οπή ακριβείας και επιφάνεια σφράγισης να τοποθετούνται με συνέπεια.

1. Έλεγχος παρτίδας τήξης αλουμινίου και υλικού A356
2. Χύτευση σώματος βαλβίδας και ελεγχόμενη στερεοποίηση
3. Καθαρισμός, αφαίρεση αυλόπορτας και προετοιμασία επιφανειών
4. Επαλήθευση κατάστασης θερμικής επεξεργασίας T6
5. Κατεργασία δεδομένων και ρύθμιση εξαρτημάτων ακριβείας
6. Διάτρηση CNC, πρόσοψη, διάτρηση και εσωτερικό σπείρωμα
7. Αφαίρεση γρεζιών και καθαρισμός διασταυρούμενων διόδων ροής
8. Επιθεώρηση διαστάσεων, νήματος και φινιρίσματος επιφάνειας
9. Δοκιμή διαρροής 0,65 MPa με κράτηση 40 δευτερολέπτων
10. Τελικός καθαρισμός, τεκμηρίωση και συσκευασία εξαγωγής

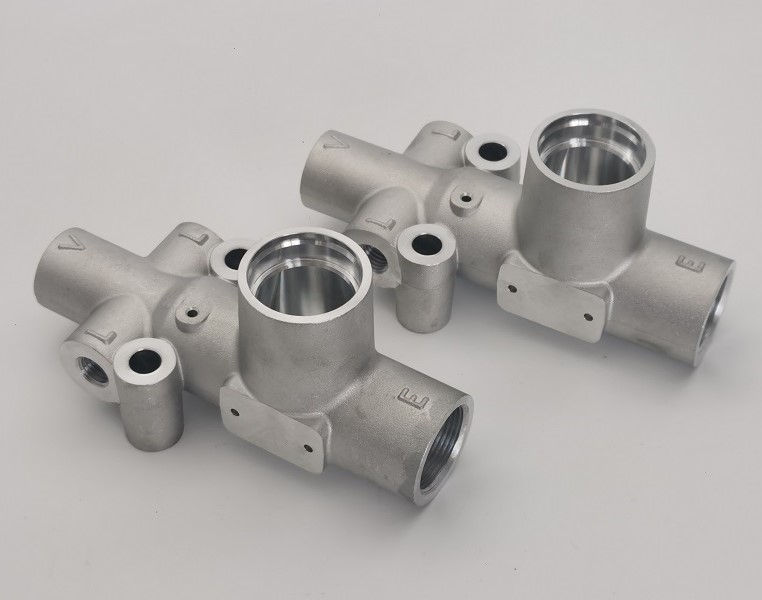

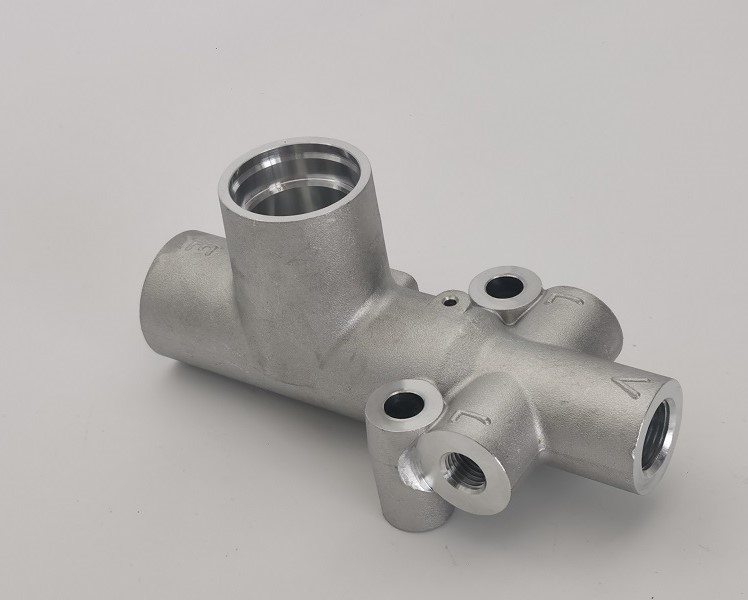

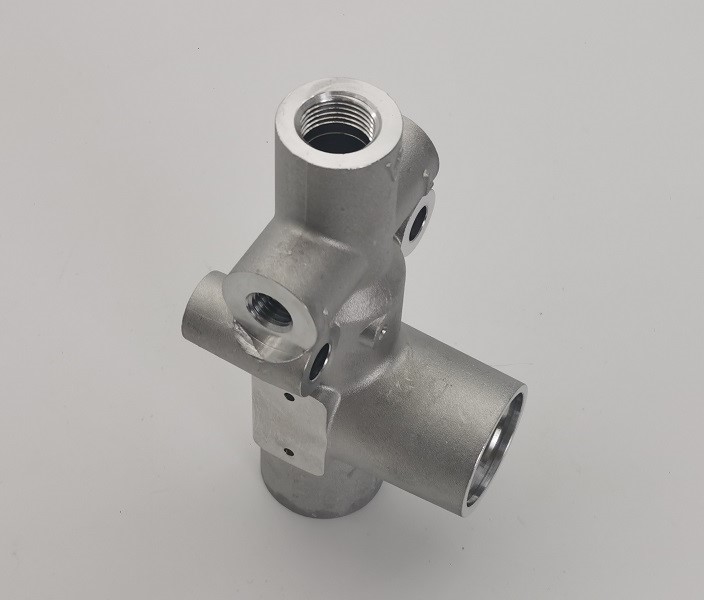

Σύνθετη γεωμετρία πολλαπλών θυρών

Το περίβλημα της βαλβίδας περιέχει πολλές τέμνουσες θυρίδες διατεταγμένες σε διαφορετικές κατευθύνσεις. Αυτή η γεωμετρία δημιουργεί δύο συνδεδεμένες κατασκευαστικές προκλήσεις: τη διατήρηση της ακεραιότητας της χύτευσης γύρω από τις αλλαγές στο πάχος της τομής και τον ακριβή εντοπισμό επεξεργασμένων διόδων από σταθερά σημεία αναφοράς. Ο σχεδιασμός της διαδικασίας πρέπει επίσης να παρέχει πρόσβαση του εργαλείου στα εσωτερικά χαρακτηριστικά χωρίς να καταστρέφονται οι γύρω χυτές επιφάνειες.

Το JG ελέγχει τον προσανατολισμό του εξαρτήματος και τη σειρά κατεργασίας, έτσι ώστε η κύρια οπή, οι πλευρικές θύρες, οι οπές στερέωσης και οι συνδέσεις με σπείρωμα να παραμένουν σωστά συνδεδεμένες. Για τοΠροσαρμοσμένη χύτευση σώματος βαλβίδων αλουμινίου A356-T6, η αφαίρεση γρέζιων είναι ιδιαίτερα σημαντική όταν διατρυπούνται περάσματα μέσα στο περίβλημα. Οι εσωτερικές άκρες καθαρίζονται για να υποστηρίζουν την ανεμπόδιστη ροή και να αποτρέπουν την είσοδο χαλαρών σωματιδίων στο τελικό σύστημα.

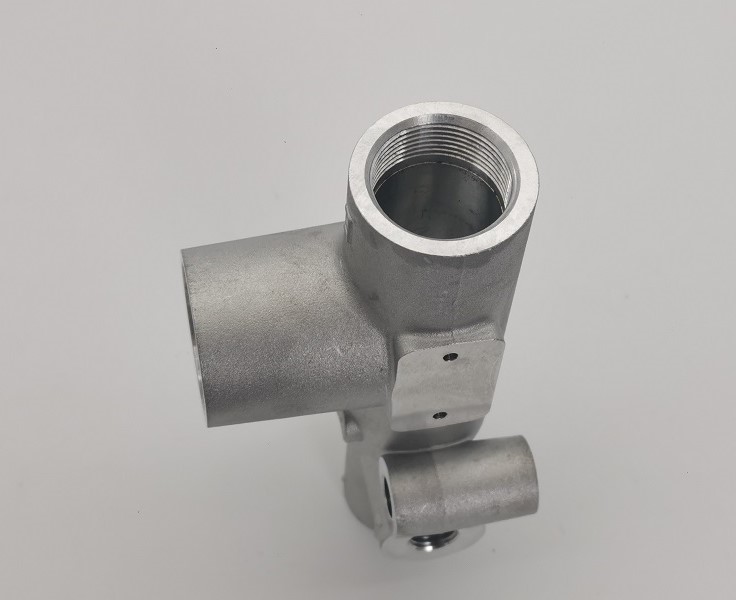

Διατρήσεις ακριβείας, κλωστές και επιφάνειες στεγανοποίησης

Το σχέδιο περιλαμβάνει μια οπή ακριβείας 28 mm H7, μια διάμετρο θέσης K7 32 mm και χαρακτηριστικά θύρας H8 26 mm. Οι συνδέσεις με σπείρωμα περιλαμβάνουν M28 x 1,5-7H, M18 x 1,5-7H και M12 x 1,5-7H. Αυτά τα χαρακτηριστικά απαιτούν ελεγχόμενα εργαλεία, άκαμπτο κράτημα εργασίας και κατάλληλη επιθεώρηση νήματος για να επιτευχθεί επαναλαμβανόμενη εφαρμογή συναρμολόγησης.

Η απόδοση της σφράγισης εξαρτάται μόνο από τη διάμετρο. Η στρογγυλότητα της οπής, η ομοαξονικότητα, η θέση προσώπου, η γεωμετρία της λοξοτομής και το τοπικό φινίρισμα της επιφάνειας επηρεάζουν όλα τα εγκατεστημένα εξαρτήματα της βαλβίδας. ΟΠροσαρμοσμένη χύτευση σώματος βαλβίδων αλουμινίου A356-T6κατασκευάζεται από καθορισμένα σημεία αναφοράς και επιθεωρείται με μετρητές και εξοπλισμό μέτρησης συντεταγμένων που επιλέγονται για κάθε κρίσιμο χαρακτηριστικό.

Δοκιμή διαρροής για ακεραιότητα πίεσης

Κάθε σώμα βαλβίδας που περιέχει πίεση απαιτεί επιβεβαίωση ότι οι διεπαφές χύτευσης και μηχανικής επεξεργασίας είναι στεγανές. Η τεκμηριωμένη δοκιμή παραγωγής εφαρμόζει πίεση 0,65 MPa και διατηρεί την πίεση για 40 δευτερόλεπτα. Η αναφερόμενη παρτίδα περιείχε επτά σώματα βαλβίδων, με μηδενικές βλάβες και συνολικό αποτέλεσμα ΟΚ.

Ο έλεγχος διαρροής βοηθά στον εντοπισμό πορώδους, ατελούς στεγανοποίησης, κατεστραμμένων σπειρωμάτων ή ελαττωμάτων διέλευσης που μπορεί να μην είναι ορατά κατά τη συνήθη επιθεώρηση διαστάσεων. Οι συνθήκες δοκιμής και τα αποτελέσματα αποδοχής μπορούν να καταγραφούν για την ιχνηλασιμότητα της παραγωγής. Αυτή η επαλήθευση δίνει στους πελάτες OEM επιπλέον εμπιστοσύνη στοΠροσαρμοσμένη χύτευση σώματος βαλβίδων αλουμινίου A356-T6πριν εισέλθει στην τελική συναρμολόγηση του εξοπλισμού.

Επαλήθευση υλικού A356-T6

Το πραγματικό υλικό παραγωγής είναι αλουμίνιο A356-T6. Μια παρτίδα χημική ανάλυση επιβεβαίωσε 7,001% πυρίτιο, 0,085% σίδηρο, 0,024% χαλκό, 0,015% μαγγάνιο, 0,334% μαγνήσιο, 0,012% ψευδάργυρο και 0,119% τιτάνιο, με συνολικό αποτέλεσμα ΟΚ. Το κράμα παρέχει καλή δυνατότητα χύτευσης, αντοχή στη διάβρωση και δυνατότητα μηχανικής επεξεργασίας για περίπλοκα περιβλήματα πίεσης.

Τα πιστοποιητικά υλικού προσδιορίζουν την αναφορά του σχεδίου, τον αριθμό αναφοράς και την παρτίδα του κλιβάνου για ιχνηλασιμότητα. Ο συνδυασμός της επαλήθευσης χημείας με τα αρχεία διαδικασίας και επιθεώρησης βοηθά την JG να διατηρεί σταθερό έλεγχο υλικού από τη χύτευση έως την τελική αποστολή.

Τεχνικές Προδιαγραφές

Επιφανειακό φινίρισμα και αφαίρεση γρεζιών

Το προϊόν συνδυάζει σκόπιμα ομοιόμορφες σαν χυτές επιφάνειες με φωτεινές κατεργασμένες διεπαφές. Οι λειτουργικές όψεις και οπές κατεργάζονται μόνο όπου απαιτείται ακρίβεια ή σφράγιση, διατηρώντας το υλικό και τα πλεονεκτήματα κόστους της χύτευσης. Οι κατεργασμένες περιοχές ελέγχονται για φλυαρίες, σημάδια εργαλείων, βαθουλώματα και άλλα ελαττώματα που θα μπορούσαν να επηρεάσουν τη συναρμολόγηση.

Οι διασταυρούμενες οπές, οι είσοδοι νημάτων και οι εσωτερικές ακμές διέλευσης αφαιρούνται προσεκτικά. Το ολοκληρωμένοΠροσαρμοσμένη χύτευση σώματος βαλβίδων αλουμινίου A356-T6καθαρίζεται για να αφαιρεθούν τα τσιπ και τα υπολείμματα πριν από τη δοκιμή διαρροής, συμβάλλοντας στην προστασία των κατάντη βαλβίδων, σφραγίδων και κυκλωμάτων υγρών.

Ποιοτικός Έλεγχος και Τεκμηρίωση

Ο ποιοτικός σχεδιασμός καλύπτει την επαλήθευση εισερχόμενου υλικού, την πρώτη επιθεώρηση, τους ελέγχους κατά τη διαδικασία και την τελική λειτουργική δοκιμή. Οι δαγκάνες, τα μικρόμετρα, οι μετρητές διάτρησης, οι μετρητές νήματος, οι μετρητές ύψους και ο εξοπλισμός CMM χρησιμοποιούνται σύμφωνα με τον τύπο και την ανοχή χαρακτηριστικών. Οι κρίσιμες διαστάσεις σφράγισης και εντοπισμού υποβάλλονται σε εστιασμένη επιθεώρηση.

Διατίθενται πιστοποιητικά υλικού, αποτελέσματα επιθεώρησης διαστάσεων και αρχεία δοκιμών διαρροής για ιχνηλασιμότητα. Η τεκμηριωμένη αναφορά υλικού επιβεβαιώνει τη χημεία του A356-T6, ενώ η αναφορά διαρροής καταγράφει την πίεση δοκιμής, τον χρόνο διατήρησης, την ποσότητα και το αποτέλεσμα αποδοχής. Αυτές οι εγγραφές υποστηρίζουν την έγκριση OEM και τη συνέπεια επαναλαμβανόμενων παραγγελιών.

Χαρακτηριστικά προϊόντος

• Κατασκευή αλουμινίου A356-T6 για χαμηλό βάρος και αντοχή στη διάβρωση
• Σύνθετη χύτευση σώματος βαλβίδας πολλαπλών θυρίδων
• Επεξεργασμένες οπές ακριβείας με CNC και επιφάνειες στεγανοποίησης
• Εσωτερικές συνδέσεις με σπείρωμα M28, M18 και M12
• Ελεγχόμενες προσαρμογές H7, H8 και K7
• Καθαρές, χωρίς γρέζια διασταυρούμενες εσωτερικές διόδους
• Δοκιμή διαρροής 0,65 MPa με κράτηση 40 δευτερολέπτων
• Χημεία υλικών και ιχνηλασιμότητα σε κλίβανο-παρτίδα
• Διατίθεται τεκμηρίωση επιθεώρησης
• Κατασκευή OEM σύμφωνα με τα σχέδια πελατών

Εφαρμογές

• Συγκροτήματα υδραυλικής βαλβίδας και πολλαπλής
• Πνευματικός εξοπλισμός ελέγχου
• Βιομηχανικά συστήματα διανομής υγρών
• Μηχανήματα αυτοματισμού
• Κινητός εξοπλισμός και εξοπλισμός χειρισμού υλικών
• Προσαρμοσμένα συγκροτήματα ελέγχου πίεσης OEM

Σώμα βαλβίδας αλουμινίου OEM Κατασκευή από την JG

Η JG προμηθεύει προσαρμοσμένα χυτά αλουμινίου που συνδυάζουν παραγωγή σχεδόν δίχτυ με κατεργασία ακριβείας CNC και λειτουργικές δοκιμές. Η ανασκόπηση μηχανικής καλύπτει τη γεωμετρία χύτευσης, τα δεδομένα μηχανικής κατεργασίας, τα πρότυπα νημάτων, τη στοίβαξη ανοχής, τον καθαρισμό της εσωτερικής διόδου και τις απαιτήσεις δοκιμής διαρροής πριν από την έναρξη της παραγωγής.

Στείλτε JG το σχέδιό σας, το τρισδιάστατο μοντέλο, τις ετήσιες απαιτήσεις ποσότητας και ποιότητας-έγγραφου για μια προσφορά. Η JG μπορεί να κατασκευάσει τοΠροσαρμοσμένη χύτευση σώματος βαλβίδων αλουμινίου A356-T6και παρόμοια περιβλήματα αλουμινίου που έχουν δοκιμαστεί με διαρροές για πρωτότυπη, μικρή παρτίδα και επαναλαμβανόμενη παραγωγή OEM.
