Προσαρμοσμένη συγκόλληση με αισθητήρα ταλάντωσης από ανοξείδωτο χάλυβα

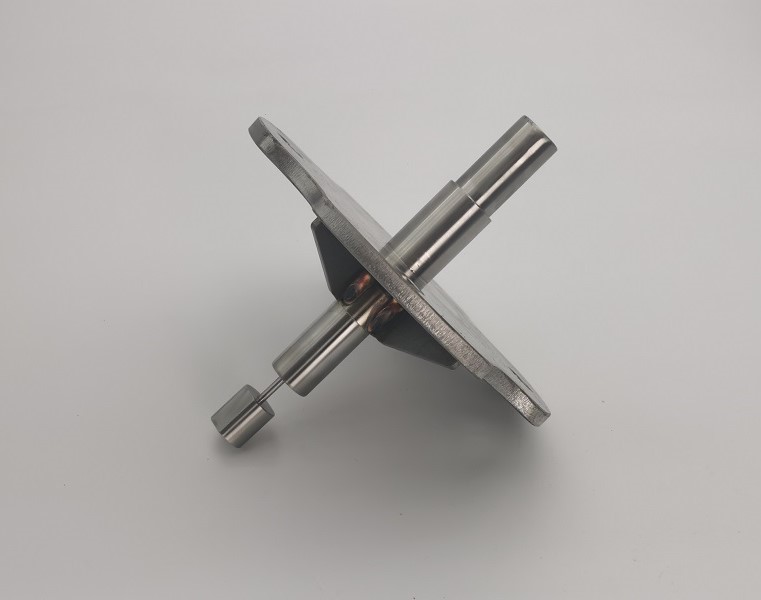

Η JG κατασκευάζει τοΠροσαρμοσμένη συγκόλληση με αισθητήρα ταλάντωσης από ανοξείδωτο χάλυβαγια εξοπλισμό βιομηχανικής ανίχνευσης μετατόπισης, παρακολούθησης ταλάντωσης και ελέγχου κίνησης. Το σχέδιο 577039 Αναθεώρηση C συνδυάζει μια πλάκα στερέωσης με προφίλ, έναν βαθμιδωτό σωλήνα αισθητήρα, μια λεπτή ράβδο μετατόπισης, έναν πυρήνα συγκόλλησης ακριβείας, μια κεφαλή εύκαμπτης ράβδου και τέσσερις ενισχυτικές γωνίες. Η ακριβής μηχανική κατεργασία και η συγκόλληση ελεγχόμενη από το στερέωμα είναι απαραίτητες επειδή το έτοιμο συγκρότημα πρέπει να διατηρεί την ευθυγράμμιση του σωλήνα ενώ επιτρέπει την αξιόπιστη κίνηση της λεπτής ράβδου ανίχνευσης.

Επισκόπηση προϊόντος

Το Custom Stainless Steel Wobble Sensor Weldment είναι κατασκευασμένο από ανοξείδωτο χάλυβα AISI 304 και AISI 316L. Το AISI 304 χρησιμοποιείται για την κύρια πλάκα τοποθέτησης, τον σωλήνα αισθητήρα μετατόπισης, τη ράβδο 1/8 ιντσών και τις ενισχυτικές γωνίες. Ο πυρήνας συγκόλλησης αισθητήρα και η κεφαλή της ελαστικής ράβδου χρησιμοποιούν ανοξείδωτο χάλυβα AISI 316L. Το ολοκληρωμένο συγκρότημα έχει φινίρισμα ακατέργαστου ανοξείδωτου χάλυβα και κατασκευάζεται ως συγκόλληση OEM σύμφωνα με τα σχέδια των πελατών.

Σχέση συστατικού και σχεδίου

Διαδικασία Παραγωγής

1. Επαλήθευση υλικού για ανοξείδωτο χάλυβα AISI 304 και AISI 316L
2. Κοπή προφίλ ακριβείας και διάτρηση της πλάκας στερέωσης
3. Κοπή και διαμόρφωση τεσσάρων ενισχυτικών αυλακώσεων
4. CNC περιστροφή και διάνοιξη του βαθμιδωτού σωλήνα μετατόπισης-αισθητήρα
5. Επεξεργασία CNC του πυρήνα συγκόλλησης και της κεφαλής της ράβδου ευκαμψίας
6. Προετοιμασία της ράβδου μετατόπισης 1/8 ίντσας ακριβείας
7. Αφαίρεση γρεζιών και καθαρισμός πριν από τη συναρμολόγηση του εξαρτήματος
8. Ελεγχόμενη συγκόλληση GTAW με ισορροπημένη είσοδο θερμότητας
9. Επιθεώρηση του σχεδίου τοποθέτησης, της ευθυγράμμισης του σωλήνα και της κίνησης της ράβδου
10. Οπτική επιθεώρηση συγκόλλησης, τελικός καθαρισμός και προστατευτική συσκευασία

Ευθυγράμμιση σωλήνων και ομοκεντρικότητα

Ο βαθμιδωτός σωλήνας διέρχεται από την πλάκα στερέωσης και στηρίζει τη ράβδο εσωτερικής μετατόπισης. Οποιαδήποτε διαρροή σωλήνα ή γωνιακό σφάλμα μπορεί να επηρεάσει την κίνηση της ράβδου και την απόκριση του αισθητήρα. Το JG ελέγχει τις περιστρεφόμενες διαμέτρους, την ευθυγράμμιση οπών, τη θέση της πλάκας και την τελική συγκολλημένη γεωμετρία, έτσι ώστε η συγκόλληση αισθητήρα ταλάντωσης από ανοξείδωτο χάλυβα προσαρμοσμένης να διατηρεί έναν σταθερό άξονα ανίχνευσης μετά τη συναρμολόγηση.

Τοποθέτηση γωνιών και γεωμετρία πλακών

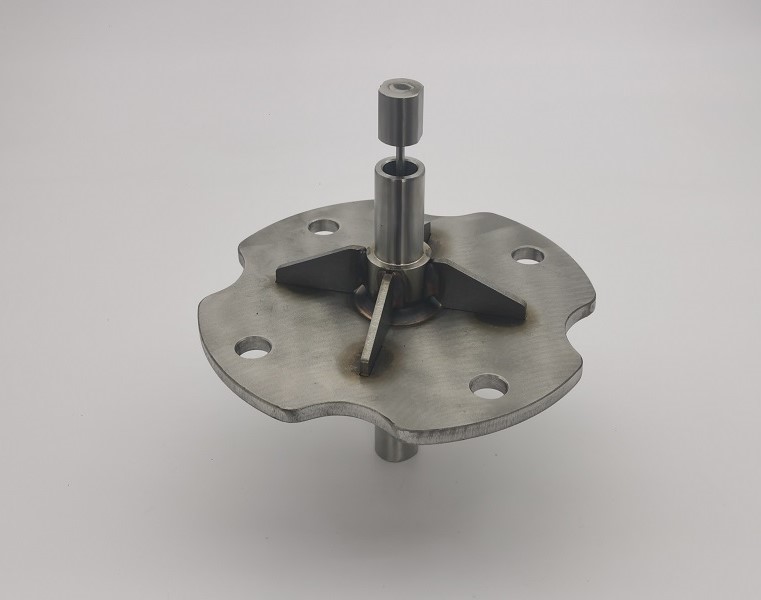

Τέσσερις γωνίες από ανοξείδωτο χάλυβα ενισχύουν τη σύνδεση σωλήνα με πλάκα. Οι γωνίες πρέπει να τοποθετούνται συμμετρικά γύρω από τον κεντρικό σωλήνα χωρίς να εμποδίζουν τις τέσσερις υποδοχές πλάκας ή τις οπές στερέωσης. Τα ειδικά εξαρτήματα καθορίζουν την καθετότητα του σωλήνα και την απόσταση των γωνιών πριν από τη συγκόλληση. Η ισορροπημένη τοποθέτηση κατανέμει το φορτίο και βοηθά στην αποφυγή παραμόρφωσης της πλάκας στερέωσης.

Έλεγχος συγκόλλησης και παραμόρφωσης GTAW

Το σχέδιο καθορίζει τη συγκόλληση με τόξο αερίου βολφραμίου στην κεντρική σύνδεση του σωλήνα και μεταξύ των ακροφυσίων. Λεπτά τμήματα από ανοξείδωτο χάλυβα μπορεί να παραμορφωθούν όταν η θερμότητα συγκόλλησης συγκεντρώνεται σε μια περιοχή. Το JG χρησιμοποιεί ελεγχόμενη προετοιμασία άρθρωσης, ισορροπημένη αλληλουχία συγκόλλησης, κατάλληλη εισαγωγή θερμότητας και ενδιάμεσους ελέγχους διαστάσεων για να διατηρήσει την επιπεδότητα και την ευθυγράμμιση της συγκόλλησης με αισθητήρα ταλάντωσης από ανοξείδωτο χάλυβα.

Έλεγχος κεφαλής Flex Rod και Sensor

Η λεπτή ράβδος μετατόπισης 1/8 ιντσών συνδέει τον επεξεργασμένο πυρήνα του αισθητήρα με την κεφαλή της εύκαμπτης ράβδου. Το σχέδιο προσδιορίζει τον περιστροφικό προσανατολισμό της κεφαλής και του πυρήνα ως μη κρίσιμο, αλλά η αξονική θέση, η κατάσταση της οπής και η ελεύθερη κίνηση παραμένουν σημαντικές. Η κατεργασία χωρίς γρέζια και ο προσεκτικός χειρισμός αποτρέπουν το χάραγμα, το λύγισμα ή το δέσιμο της ράβδου κατά τη λειτουργία.

Τεχνικές Προδιαγραφές

Έλεγχος πλάκας τοποθέτησης και τρύπας

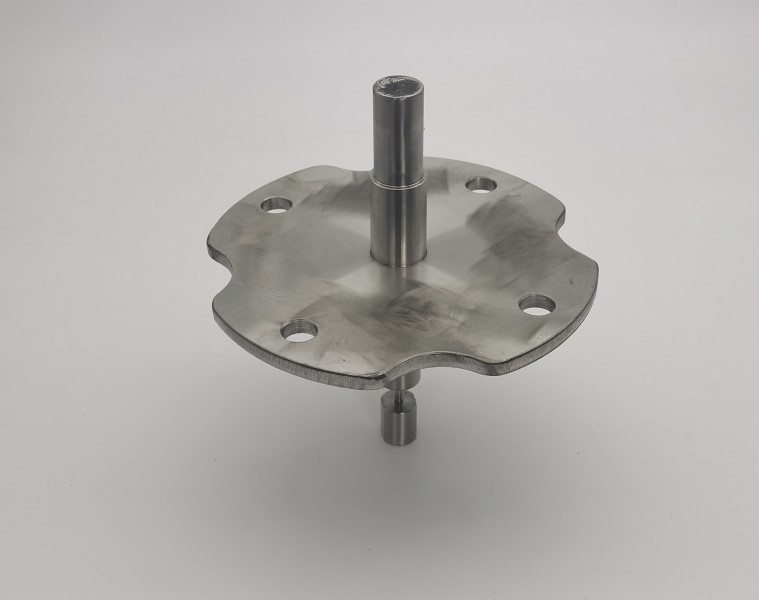

Η πλάκα στερέωσης AISI 304 έχει περίγραμμα με προφίλ πέντε ιντσών, τέσσερις οπές στερέωσης, ένα κεντρικό άνοιγμα σωλήνα και τέσσερις αυλακώσεις. Η ακρίβεια του προφίλ και η θέση της οπής επηρεάζουν την εναλλαξιμότητα της εγκατάστασης. Η πλάκα ελέγχεται πριν και μετά τη συγκόλληση για να επαληθευτεί ότι η είσοδος θερμότητας δεν έχει μετατοπίσει το σχέδιο στερέωσης ή δεν έχει εισαγάγει υπερβολική παραμόρφωση.

Ποιοτικός έλεγχος

Ο ποιοτικός έλεγχος για το προσαρμοσμένο ανοξείδωτο ατσάλι με αισθητήρα συγκόλλησης καλύπτει τόσο μεμονωμένα εξαρτήματα όσο και την ολοκληρωμένη συναρμολόγηση. Η επιθεώρηση περιλαμβάνει περιστρεφόμενες διαμέτρους, κατάσταση οπής σωλήνα, προφίλ πλάκας, απόσταση οπών στερέωσης, καθετότητα σωλήνα, θέση ακροφυσίου, εμφάνιση συγκόλλησης και κίνηση εύκαμπτης ράβδου. Τα πιστοποιητικά υλικού και οι εκθέσεις επιθεώρησης διαστάσεων είναι διαθέσιμα σύμφωνα με τις απαιτήσεις του πελάτη OEM.

Χαρακτηριστικά προϊόντος

• Ανοξείδωτη κατασκευή AISI 304 και AISI 316L
• Βηματικός σωλήνας αισθητήρα με μηχανική CNC και κεφαλή ράβδου ακριβείας
• Πλάκα στερέωσης με προφίλ πέντε ιντσών με τέσσερις οπές στερέωσης
• Τέσσερις γωνίες ενίσχυσης για δομική σταθερότητα
• Συγκολλημένο συγκρότημα GTAW ελεγχόμενο από εξαρτήματα
• Ελεγχόμενη ευθυγράμμιση σωλήνων και ομαλή κίνηση της ράβδου ανίχνευσης
• Ξεφλουδισμένο και καθαρισμένο ακατέργαστο φινίρισμα από ανοξείδωτο χάλυβα
• Κατασκευή OEM σύμφωνα με τα σχέδια πελατών

Εφαρμογές

• Βιομηχανικά συστήματα ανίχνευσης μετατόπισης
• Εξοπλισμός παρακολούθησης ταλάντωσης και εκροής
• Μηχανήματα χειρισμού ιστού και ευθυγράμμισης τροχών
• Εξοπλισμός συσκευασίας και μετατροπής
• Συγκροτήματα ελέγχου κίνησης και ανίχνευσης θέσης
• Προσαρμοσμένοι μηχανισμοί βιομηχανικών αισθητήρων OEM

Συγκολλήσεις αισθητήρων OEM από την JG

Η JG προμηθεύει την προσαρμοσμένη συγκόλληση αισθητήρα ταλάντωσης από ανοξείδωτο χάλυβα από την κατασκευή μεμονωμένων εξαρτημάτων μέχρι την τελική συναρμολόγηση. Η ολοκληρωμένη διαδικασία μας συνδυάζει κοπή προφίλ, στροφή CNC, διάτρηση ακριβείας, αποκλειστική στερέωση, συγκόλληση GTAW, επαλήθευση διαστάσεων και λειτουργικούς ελέγχους. Αυτή η ελεγχόμενη ροή εργασίας βοηθά τους πελάτες OEM να λαμβάνουν μια επαναλαμβανόμενη συγκόλληση αισθητήρα έτοιμη για εγκατάσταση εξοπλισμού.
