Συγκολλημένο πλαίσιο με ράφι πλακιδίων από γαλβανισμένο χάλυβα

Συγκολλημένο πλαίσιο με ράφι πλακιδίων από γαλβανισμένο χάλυβα

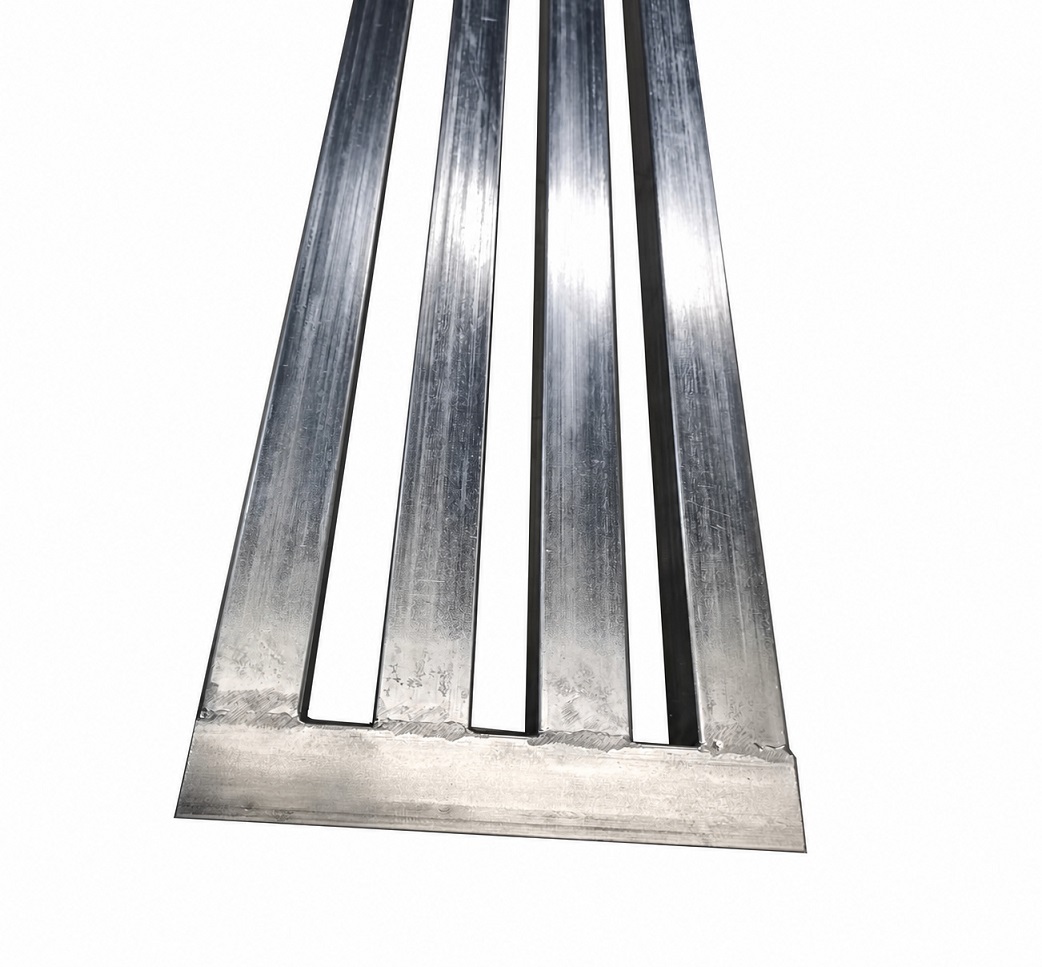

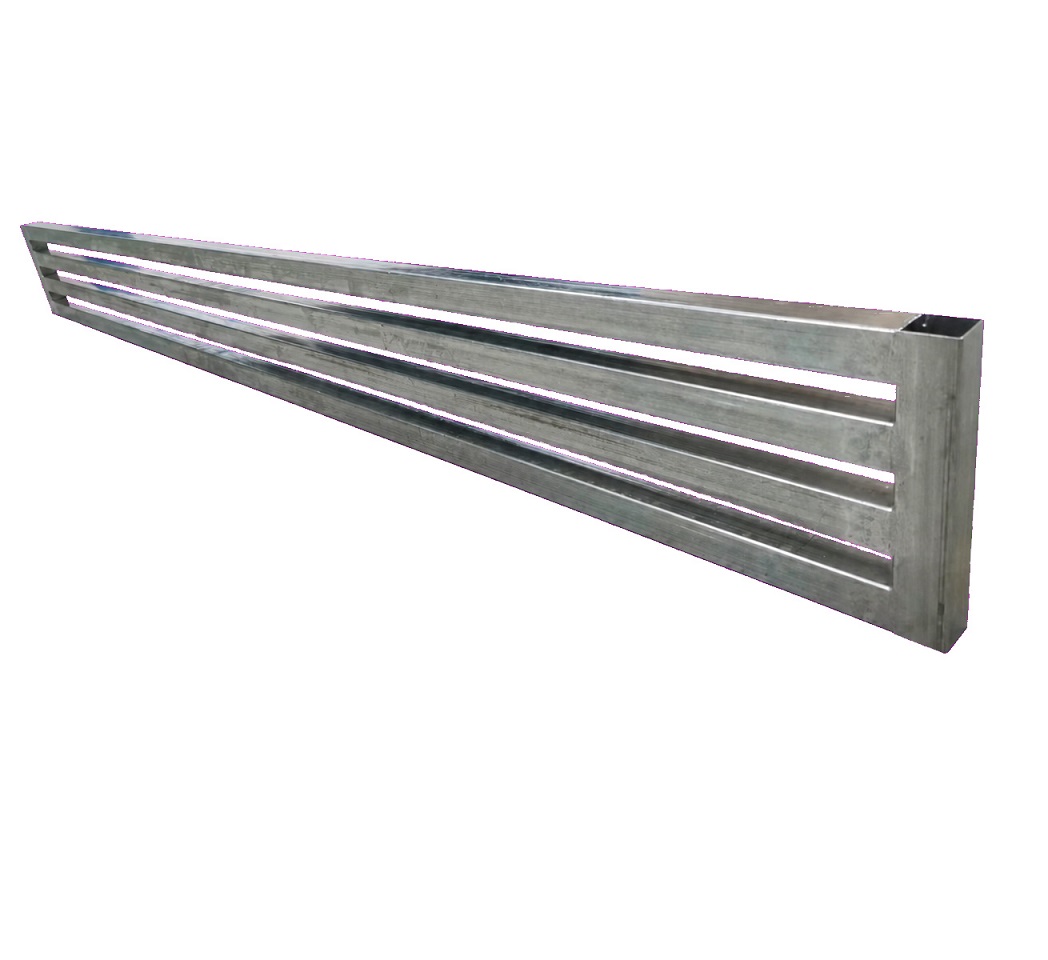

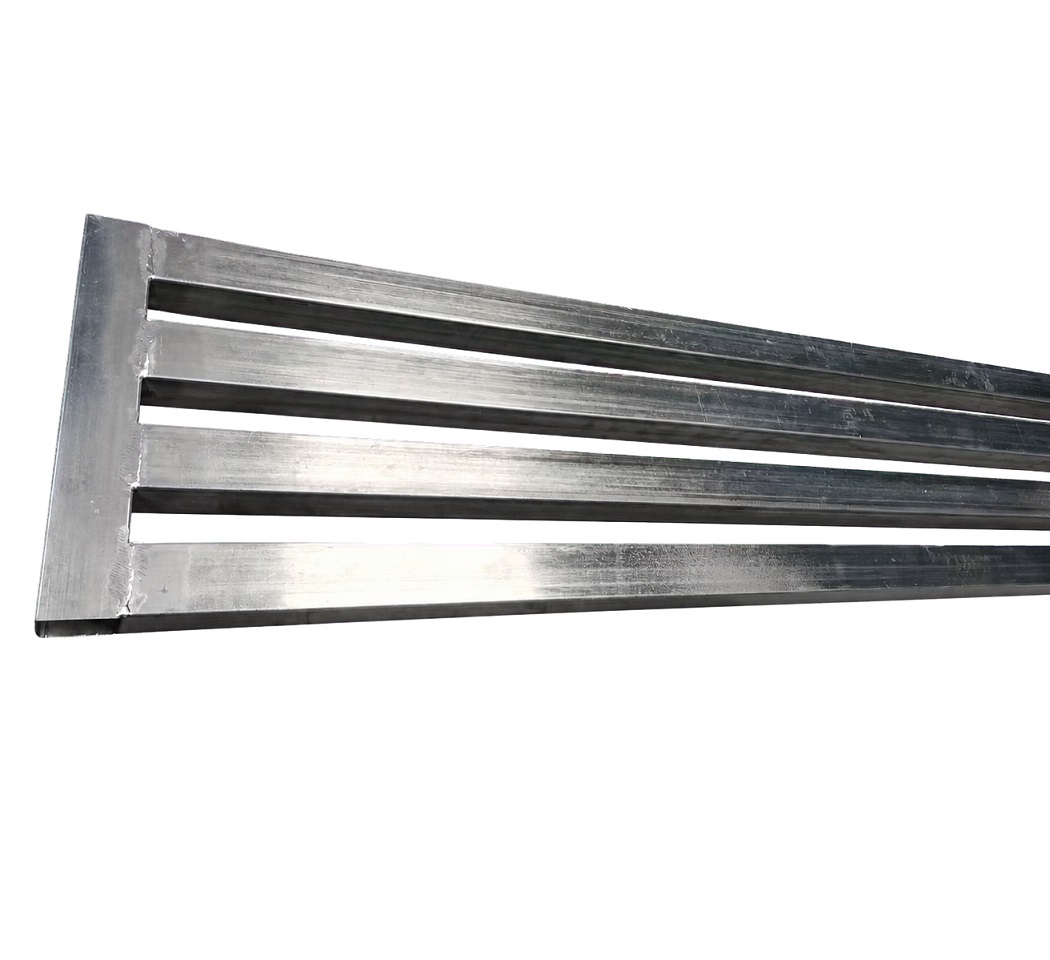

Η JG κατασκευάζει τοΣυγκολλημένο πλαίσιο με ράφι πλακιδίων από γαλβανισμένο χάλυβααπό τετράγωνες σωλήνες κοπής ακριβείας που χρησιμοποιούν ειδικά εξαρτήματα συγκόλλησης και ελεγχόμενο φινίρισμα μετά τη συγκόλληση. Το μακρύ ορθογώνιο πλαίσιο αποτελείται από τέσσερις παράλληλους σωλήνες 82 ιντσών που ενώνονται με δύο ακραίους σωλήνες 9 ιντσών. Το ολοκληρωμένο συγκολλημένο συγκρότημα έχει διαστάσεις περίπου 2159 × 228,6 mm και παρέχει μια ισχυρή, ανοιχτή δομή για αποθήκευση πλακιδίων, προβολή, χειρισμό υλικών και προσαρμοσμένα βιομηχανικά συστήματα ραφιών.

A ράφι πλακιδίων από γαλβανισμένο χάλυβααυτού του μήκους δεν είναι μια απλή εργασία συγκόλλησης. Τα διαμήκη μέλη 2082,8 mm πρέπει να παραμένουν ίσια και παράλληλα ενώ οι δύο ακραίες σωλήνες διατηρούν το καθορισμένο πλάτος και τετράγωνο. Το JG ελέγχει την κοπή του σωλήνα, τη θέση του στερέωσης, τη σειρά συγκόλλησης, την είσοδο θερμότητας και την ψύξη για να ελαχιστοποιήσει την κλίση, τη συστροφή και τη διακύμανση απόστασης σε όλο το πλαίσιο 2159 mm.

Κατασκευή τετράγωνου σωλήνα

Η σχάρα χρησιμοποιεί τετράγωνο σωλήνα από γαλβανισμένο χάλυβα διαστάσεων 38,1 × 38,1 mm. Τα τέσσερα μακριά μέλη έχουν καθορισμένο πάχος τοιχώματος περίπου 0,84 ± 0,152 mm, ενώ τα ακραία μέλη 228,6 mm χρησιμοποιούν ένα παχύτερο τοίχωμα περίπου 1,22 ± 0,152 mm. Αυτός ο συνδυασμός παρέχει μια ελαφριά δομή με ενισχυμένες ακραίες συνδέσεις. Οι διαστάσεις του υλικού ελέγχονται πριν από την κατασκευή γιατί το μέγεθος του σωλήνα, το πάχος του τοιχώματος και η ευθύτητα επηρεάζουν άμεσα το φινίρισμασυγκολλημένο πλαίσιο τετράγωνου σωλήνα.

Manufacturing Challenges και JG Solutions

• Ευθύτητα σε μεγάλο πλαίσιο:Τα ειδικά εξαρτήματα υποστηρίζουν τους σωλήνες 2,1 μέτρων και ελέγχουν την υπόκλιση κατά τη συγκόλληση και την ψύξη.
• Παράλληλη απόσταση σωλήνων:Τα σταθερά σημεία τοποθέτησης κρατούν και τα τέσσερα διαμήκη μέλη ομοιόμορφα τοποθετημένα από άκρη σε άκρη.
• Συγκόλληση λεπτού τοιχώματος:Το ελεγχόμενο ρεύμα, το μήκος και η αλληλουχία συγκόλλησης μειώνουν τη διαρροή, την υπερβολική διείσδυση και τη θερμική παραμόρφωση.
• Τελικό τετράγωνο:Τα εγκάρσια μέλη 228,6 mm βρίσκονται από κοινά σημεία αναφοράς για να διατηρούν το συνολικό πλάτος και την ορθογώνια γεωμετρία.
• Καθαρή εμφάνιση συγκόλλησης:Το πιτσίλισμα, οι αιχμηρές προεξοχές και τα γρέζια αφαιρούνται χωρίς να καταστραφεί η επιφάνεια του γαλβανισμένου σωλήνα.
• Προστασία από τη διάβρωση:Οι περιοχές συγκόλλησης λαμβάνουν ψυχρό γαλβανισμό μετά την κατασκευή για να αποκατασταθεί η προστασία όπου επηρεάζεται το αρχικό στρώμα ψευδαργύρου.

Ακολουθία Ελεγχόμενης Συγκόλλησης

Ο JG συναρμολογεί τοράφι πλακιδίων από γαλβανισμένο χάλυβασε ένα ειδικά κατασκευασμένο εξάρτημα συγκόλλησης. Οι μακρύι σωλήνες τοποθετούνται πρώτα σε σταθερά σημεία αναφοράς και οι ακραίες σωλήνες συσφίγγονται χωρίς να εξαναγκάζεται το πλαίσιο να βγει από το σχήμα. Οι συγκολλήσεις με κόλληση εφαρμόζονται με ισορροπημένη σειρά πριν από την τελική συγκόλληση. Η εναλλαγή των θέσεων συγκόλλησης βοηθά στη διανομή της θερμότητας και περιορίζει τη συσσωρευμένη παραμόρφωση κατά μήκος του μακριού πλαισίου.

Τα μακριά μέλη με λεπτό τοίχωμα απαιτούν προσεκτικό έλεγχο της διαδικασίας. Η υπερβολική θερμότητα μπορεί να προκαλέσει τοπική κατάρρευση, έγκαυμα ή ορατή παραμόρφωση, ενώ η ανεπαρκής θερμότητα μπορεί να προκαλέσει αδύναμες αρθρώσεις. Το JG επιλέγει τις παραμέτρους συγκόλλησης σύμφωνα με το πραγματικό πάχος του τοιχώματος του σωλήνα και επαληθεύει τη συνοχή της άρθρωσης κατά την παραγωγή. Το ολοκληρωμένοσυγκολλημένη σχάρα πλακιδίωναφήνεται να κρυώσει σε ελεγχόμενη κατάσταση πριν από την τελική επιθεώρηση διαστάσεων.

Ψυχρός Γαλβανισμός μετά τη συγκόλληση

Η συγκόλληση τοπικά αφαιρεί ή καταστρέφει την επίστρωση ψευδαργύρου γύρω από κάθε άρθρωση. Μετά τον καθαρισμό και την αφαίρεση γρεζιών, οι εκτεθειμένες ζώνες συγκόλλησης επεξεργάζονται με ψυχρό γαλβανιστικό υλικό. Η επίστρωση παρέχει ένα πλούσιο σε ψευδάργυρο προστατευτικό στρώμα και βελτιώνει την αντίσταση στη διάβρωση γύρω από τις κατασκευασμένες αρθρώσεις. Ο JG ελέγχει τοκρύο γαλβανισμένο συγκολλημένο ράφιγια πλήρη κάλυψη, καθαρές άκρες και σταθερή βιομηχανική εμφάνιση.

Διαδικασία Παραγωγής

1. Επιθεώρηση εισερχόμενου γαλβανισμένου τετράγωνου σωλήνα
2. Κοπή ακριβείας μελών 82 ιντσών και 9 ιντσών
3. Προετοιμασία τέλους και αφαίρεση γρεζιών
4. Φόρτωση φωτιστικών και στοίχιση δεδομένων
5. Συγκόλληση ισορροπημένης πρόσφυσης
6. Ελεγχόμενη τελική συγκόλληση
7. Ψύξη και απελευθέρωση στερέωσης
8. Καθαρισμός συγκόλλησης και πλήρης αφαίρεση γρεζιών
9. Ψυχρός γαλβανισμός στις περιοχές συγκόλλησης
10. Διαστατική και οπτική επιθεώρηση
11. Προστατευτική συσκευασία εξαγωγής

Ποιοτικός έλεγχος

Οι κρίσιμες διαστάσεις ελέγχονται μέσω του πρώτου άρθρου και της περιοδικής επιθεώρησης. Το JG επαληθεύει το συνολικό μήκος περίπου 2159 mm, το συνολικό πλάτος των 228,6 mm, το τμήμα σωλήνα, το πάχος τοιχώματος, την παράλληλη απόσταση και το τετράγωνο του πλαισίου. Οι ευθείες γωνίες, οι βαθμονομημένοι μετρητές και τα ειδικά κατασκευασμένα εξαρτήματα επιθεώρησης χρησιμοποιούνται σύμφωνα με τις απαιτήσεις σχεδίασης. Το τελειωμένοράφι πλακιδίων από γαλβανισμένο χάλυβαελέγχεται επίσης για συνέχεια συγκόλλησης, υπερβολικό πιτσίλισμα, αιχμηρές ακμές, ζημιές στην επιφάνεια και πλήρη κάλυψη με ψυχρό γαλβανισμένο.

Η συχνότητα επιθεώρησης μπορεί να προσαρμοστεί στο σχέδιο ελέγχου του πελάτη. Τα αρχεία υλικών, οι εκθέσεις επιθεώρησης διαστάσεων, τα δείγματα συγκόλλησης και οι απαιτήσεις συσκευασίας είναι διαθέσιμα για πιστοποιημένα έργα OEM. Η συνεπής επιθεώρηση βοηθά κάθεράφι πλακιδίων από γαλβανισμένο χάλυβαταιριάζει στη μεγαλύτερη διάταξη αποθήκευσης, οθόνης ή χειρισμού του πελάτη.

Χαρακτηριστικά προϊόντος

• Μακρύ συγκολλημένο πλαίσιο 2159 mm
• Γαλβανισμένος τετράγωνος σωλήνας 38,1 × 38,1 mm
• Τέσσερα ομοιόμορφα διαμήκη μέλη στήριξης
• Ελαφριά κατασκευή με λεπτό τοίχωμα
• Ελεγχόμενη ευθύτητα και παραλληλισμός
• Εφαρμόζεται ψυχρός γαλβανισμός μετά τη συγκόλληση
• Χωρίς γρατζουνιές και καθαρές κατασκευασμένες άκρες
• Διαστάσεις και διαμορφώσεις OEM διαθέσιμες

Εφαρμογές

• Συστήματα αποθήκευσης και προβολής πλακιδίων
• Ράφια στήριξης από πέτρα και πάνελ
• Κουφώματα χειρισμού υλικών αποθήκης
• Δομές προβολής λιανικής
• Βιομηχανικός εξοπλισμός αποθήκευσης
• Ειδικά συγκολλημένα συγκροτήματα χάλυβα

Γιατί να επιλέξετε JG

• Περισσότερα από 20 χρόνια εμπειρίας κατασκευής μετάλλων OEM
• Ειδικά φωτιστικά για μακροκολλημένα κουφώματα
• Δυνατότητα συγκόλλησης τετράγωνου σωλήνα λεπτού τοιχώματος
• Υποστήριξη πρωτοτύπων, μικρής παρτίδας και επαναλαμβανόμενης παραγωγής
• Έλεγχος πρώτου άρθρου και περιοδικής επιθεώρησης
• Σταθερή συσκευασία εξαγωγής για μακροχρόνια κατασκευασμένα εξαρτήματα
• Τεχνική υποστήριξη για δυνατότητα κατασκευής και έλεγχο κόστους

Στείλτε στην JG το σχέδιό σας, τις προδιαγραφές του σωλήνα, τις ετήσιες ποσότητες και τις απαιτήσεις συσκευασίας για αναθεώρηση κατασκευής. Η ομάδα μηχανικών μας θα αξιολογήσει τον σχεδιασμό του εξαρτήματος, τη σειρά συγκόλλησης, τους κινδύνους ευθύτητας και τις απαιτήσεις προστασίας από τη διάβρωση για το δικό σας προσαρμοσμένοράφι πλακιδίων από γαλβανισμένο χάλυβαή άλλο συγκρότημα συγκολλημένου τετραγωνικού σωλήνα.
