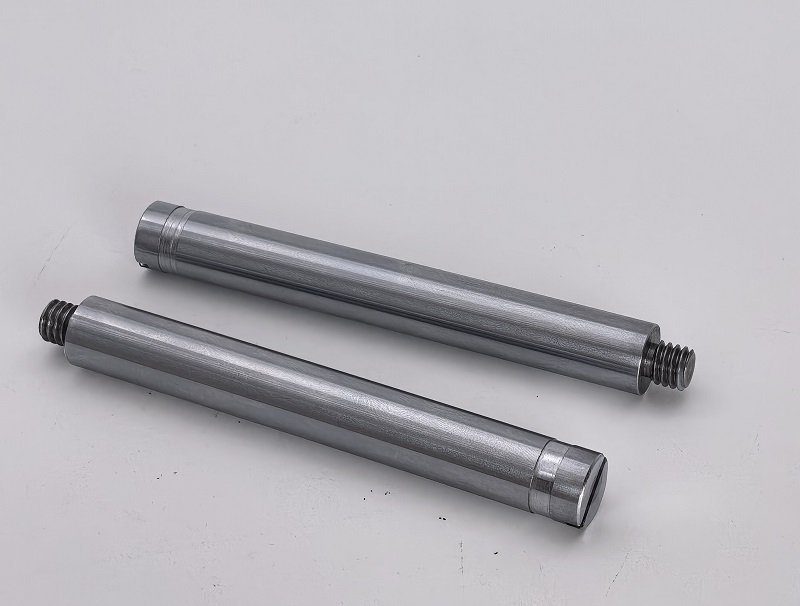

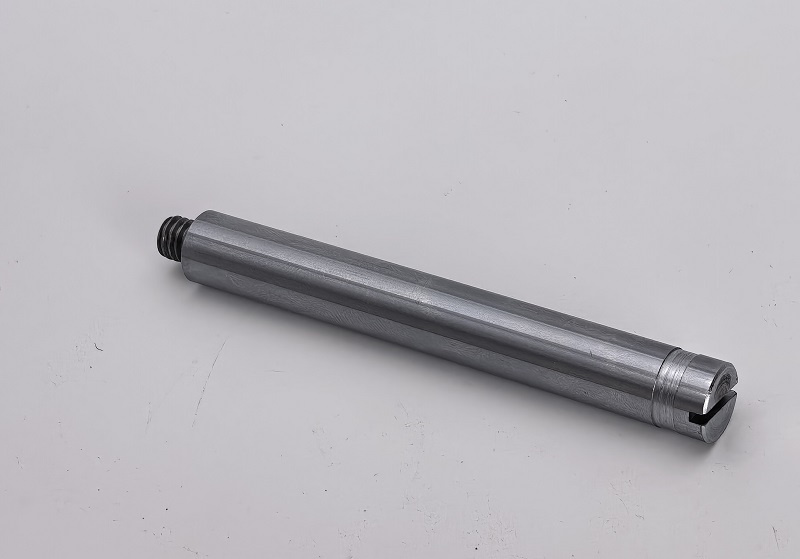

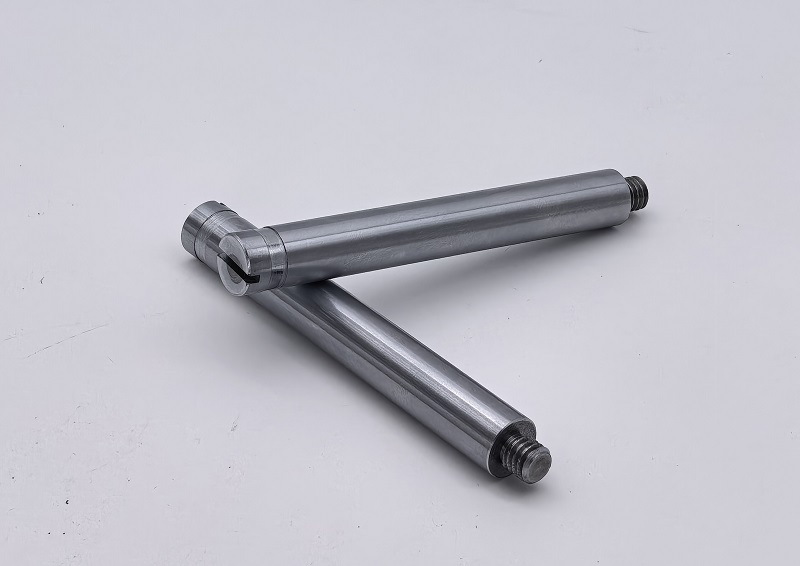

Η JG κατασκευάζει τοCustom C1045 Σκληρός επιχρωμιωμένος άξονας ράγαςγια την ευρετηρίαση βαγονιών, μηχανισμών τοποθέτησης και βιομηχανικών συγκροτημάτων γραμμικής κίνησης. Το εξάρτημα παράγεται από χάλυβα ψυχρής έλξης AISI C1045 και συνδυάζει τόρνευση CNC, κατεργασία με αυλακώσεις, λείανση ακριβείας, στίλβωση και επίστρωση σκληρού χρωμίου. Η κρίσιμη εξωτερική διάμετρος ολοκληρώνεται μετά την επιμετάλλωση, ώστε ο άξονας να επιτυγχάνει την απαιτούμενη εφαρμογή, ποιότητα επιφάνειας και αντοχή στη φθορά.

Αυτό το προϊόν δεν είναι μια τυπική εμπορική ράβδος χρωμίου. Το άκρο με σπείρωμα, η βαθμιδωτή κεφαλή και η σχισμή, η ελεγχόμενη διάμετρος του άξονα και το καθορισμένο φινίρισμα της επιφάνειας απαιτούν μια συντονισμένη διαδικασία κατεργασίας και επιμετάλλωσης. Η πιστοποίηση υλικού και μια έκθεση επιθεώρησης διαστάσεων υποστηρίζουν την ιχνηλασιμότητα για την παραγωγή OEM.

Διαδικασία Παραγωγής

ΟCustom C1045 Σκληρός επιχρωμιωμένος άξονας ράγαςξεκινά με πιστοποιημένη ράβδο χάλυβα μεσαίου άνθρακα. Τα σταθερά δεδομένα κατεργασίας καθορίζονται πριν από την παραγωγή του νήματος, των ακραίων βαθμίδων και της σχισμής. Το περιθώριο λείανσης και το πάχος χρωμίου σχεδιάζονται μαζί επειδή η τελική εξωτερική διάμετρος 0,4991/0,4986 ίντσες πρέπει να επιτευχθεί μετά από σκληρή επιχρωμίωση.

1. Επαλήθευση εισερχόμενης ράβδου χάλυβα C1045 και ιχνηλασιμότητα παρτίδας θερμότητας
2. Κοπή και στροφή CNC του σώματος του άξονα και των ακραίων βαθμίδων
3. 5/16-18 UNC-3A εξωτερική κατεργασία νήματος
4. Φρέζα και λοξότμηση άκρων
5. Προεπιμετάλλωση λείανση και στίλβωση ακριβείας
6. Σκληρή επιχρωμίωση σε πάχος 0,0003-0,0006 ίντσες
7. Τρίψιμο ακριβείας μετά την επιμετάλλωση μέχρι την τελική εξωτερική διάμετρο
8. Τελικό γυάλισμα σε μέγιστο φινίρισμα επιφάνειας RMS 16
9. Αφαίρεση γρεζιών, καθαρισμός και οπτικός έλεγχος
10. Επιθεώρηση διαστάσεων και προστατευτική συσκευασία εξαγωγής

Έλεγχος διαμέτρου μετά την επιμετάλλωση

Η κύρια πρόκληση της μηχανικής είναι η σχέση μεταξύ της συσσώρευσης επιμετάλλωσης και της τελικής διαμέτρου του ρουλεμάν. Το σκληρό χρώμιο εναποτίθεται στην επιφάνεια του χάλυβα, αλλά το πάχος της επένδυσης μπορεί να ποικίλλει γύρω από τις άκρες και τις αλλαγές στη γεωμετρία. Επομένως, η JG ελέγχει τη διάμετρο της προ-πλάκας, το περιθώριο επιμετάλλωσης και το τελικό υλικό λείανσης ως μία διαδικασία.

Μετά την επιχρωμίωση, τοCustom C1045 Σκληρός επιχρωμιωμένος άξονας ράγαςείναι τελική γείωση σε 0,4991/0,4986 ίντσες, που ισοδυναμεί με περίπου 12.677/12.664 mm. Η συνολική ζώνη ανοχής διαμέτρου είναι μόνο 0,0005 ίντσες ή περίπου 0,013 mm. Αυτό το σφιχτό χειριστήριο μετά την επίστρωση υποστηρίζει επαναλαμβανόμενη εφαρμογή μεταφοράς χωρίς να βασίζεται στην ανεξέλεγκτη συσσώρευση χρωμίου.

Τρίψιμο ακριβείας και φινίρισμα επιφάνειας RMS 16

Η μακριά κυλινδρική επιφάνεια καθορίζεται στο μέγιστο RMS 16, περίπου Ra 0,4 μικρόμετρα. Η επίτευξη αυτού του φινιρίσματος απαιτεί σταθερή κεντρική υποστήριξη, ελεγχόμενες παραμέτρους λείανσης, κατάλληλο επίδεσμο τροχού και προσεκτικό γυάλισμα. Η κατάσταση της επιφάνειας ελέγχεται για έγκαυμα λείανσης, φλυαρία, χάραξη, λάκκους επιμετάλλωσης και ζημιές χειρισμού.

Η απαίτηση ευθύτητας 0,002 ιντσών περιορίζει επίσης την κάμψη κατά μήκος του λειτουργικού μήκους του άξονα. Για τοCustom C1045 Σκληρός επιχρωμιωμένος άξονας ράγας, η ευθύτητα και το φινίρισμα επιφάνειας συνεργάζονται: μια λεία διάμετρος από μόνη της δεν μπορεί να παρέχει αξιόπιστη γραμμική καθοδήγηση εάν ο άξονας είναι παραμορφωμένος. Επομένως, η επιθεώρηση επικεντρώνεται τόσο στην επιφάνεια όσο και στην πλήρη λειτουργική γεωμετρία.

Χαρακτηριστικά με σπείρωμα και σχισμή

Το ένα άκρο περιέχει ένα εξωτερικό σπείρωμα 5/16-18 UNC-3A για ασφαλή συναρμολόγηση. Το αντίθετο άκρο περιλαμβάνει μια κλιμακωτή διάμετρο και μια υποδοχή ακριβείας για ευρετηρίαση ή εμπλοκή οδήγησης. Αυτά τα χαρακτηριστικά πρέπει να παραμείνουν σωστά σε σχέση με τον άξονα του άξονα γείωσης, έτσι ώστε ο συναρμολογημένος μηχανισμός να μπορεί να μεταφέρει την κίνηση χωρίς δέσιμο ή υπερβολικό παιχνίδι.

Οι λοξοτομές και οι μεταβάσεις αφαιρούνται πριν από την τελική επιθεώρηση. Η προστατευτική συσκευασία αποτρέπει τα σημάδια πρόσκρουσης στο νήμα, την κεφαλή με σχισμές και την επιχρωμιωμένη επιφάνεια ρουλεμάν κατά τον χειρισμό και τη διεθνή αποστολή.

Τεχνικές Προδιαγραφές

C1045 Επαλήθευση υλικού

Το σχέδιο προσδιορίζει τον χάλυβα ψυχρής έλξης AISI C1045. Το πιστοποιητικό υλικού παραγωγής προσδιορίζει χάλυβα βαθμού 45 από ανιχνεύσιμη θερμότητα και παρτίδα, υποστηρίζοντας τη χημεία και τις μηχανικές ιδιότητες που αναμένονται για αυτό το υλικό άξονα μεσαίου άνθρακα. Η πιστοποιημένη χημεία περιλαμβάνει 0,45% άνθρακα, 0,59% μαγγάνιο και ελεγχόμενα υπολειμματικά στοιχεία.

Τα αποτελέσματα των μηχανικών δοκιμών πρώτης ύλης καταγράφουν αντοχή εφελκυσμού περίπου 672-673 MPa, αντοχή διαρροής 417-427 MPa, επιμήκυνση 24,0-24,5% και μείωση επιφάνειας 48%. Αυτές οι τιμές πιστοποιητικού παρέχουν ιχνηλασιμότητα για τον εισερχόμενο χάλυβα που χρησιμοποιείται για την κατασκευή τουCustom C1045 Σκληρός επιχρωμιωμένος άξονας ράγας; δεν προσδιορίζεται ξεχωριστή θερμική επεξεργασία τελικού εξαρτήματος στο σχέδιο.

Επιθεώρηση διαστάσεων

Η αναφορά διαστάσεων καλύπτει πέντε δείγματα εξαρτημάτων και δεκαπέντε προσδιορισμένα χαρακτηριστικά. Τα σημεία επιθεώρησης περιλαμβάνουν την τελική διάμετρο του άξονα, την ευθύτητα, τα ελεγχόμενα μήκη, το φινίρισμα της επιφάνειας του εδάφους, τις λοξοτομές, τις ακραίες διαμέτρους, τις διαστάσεις της σχισμής και το νήμα 5/16-18 UNC-3A. Οι μετρήσεις καταγράφονται σε χιλιοστά, ενώ οι αρχικές διαστάσεις του σχεδίου παραμένουν σε ίντσες.

Η τελική επιθεώρηση χρησιμοποιεί μικρόμετρα, εξοπλισμό φινιρίσματος επιφανειών, μετρητές νήματος και κατάλληλες μεθόδους μέτρησης ευθύτητας. Τα αρχεία επιθεώρησης μπορούν να παρέχονται με τις αποστολές όταν απαιτείται. ΟCustom C1045 Σκληρός επιχρωμιωμένος άξονας ράγαςελέγχεται επίσης οπτικά για γρέζια, αιχμηρές άκρες, γρατσουνιές, ζημιές στην επένδυση, λεκέδες και μη προστατευμένες επιφάνειες επαφής.

Χαρακτηριστικά προϊόντος

• Κατασκευή από χάλυβα μεσαίου άνθρακα AISI C1045
• Σκληρή επιφάνεια χρωμίου για αντοχή στη φθορά και τη διάβρωση
• Τελική λείανση ακριβείας που πραγματοποιείται μετά από επιχρωμίωση
• Ζώνη ανοχής συνολικής εξωτερικής διαμέτρου 0,0005 ιντσών
• Μέγιστη αλεσμένη και γυαλισμένη επιφάνεια RMS 16
• Ελεγχόμενη ευθύτητα για ομαλή διαδρομή μεταφοράς
• Εξωτερικό σπείρωμα ακριβείας 5/16-18 UNC-3A
• Επεξεργασμένο άκρο ευρετηρίασης με βαθμίδες και σχισμή
• Ιχνηλασιμότητα υλικού και διαστάσεων
• Παραγωγή cOem σύμφωνα με τα σχέδια πελατών

Εφαρμογές

• Μηχανισμοί μεταφοράς ευρετηρίου
• Γραμμικά συστήματα εντοπισμού θέσης
• Εξοπλισμός αυτοματισμού
• Βιομηχανικά συγκροτήματα οδηγών και σιδηροτροχιών
• Μηχανήματα συσκευασίας και μετατροπής
• Προσαρμοσμένος εξοπλισμός OEM ελέγχου κίνησης

OEM Precision Shaft Κατασκευή από την JG

Η JG προμηθεύει προσαρμοσμένους άξονες από χάλυβα που απαιτούν συντονισμένη στροφή, λείανση, επιμετάλλωση και επιθεώρηση. Η ανασκόπηση μηχανικής καλύπτει την επιλογή δεδομένων, το επίδομα λείανσης, το πάχος επιμετάλλωσης, την κατηγορία νήματος, την ευθύτητα, το φινίρισμα της επιφάνειας και την προστατευτική συσκευασία πριν από την έναρξη της παραγωγής.

Στείλτε JG το σχέδιό σας, την ετήσια ποσότητα και τις απαιτήσεις τεκμηρίωσης για μια προσφορά. Η JG μπορεί να κατασκευάσει τοCustom C1045 Σκληρός επιχρωμιωμένος άξονας ράγαςκαι παρόμοιοι επιχρωμιωμένοι άξονες ακριβείας για πρωτότυπη, μικρή παρτίδα και επαναλαμβανόμενη παραγωγή OEM.
