Custom 7075-T6 Aluminium Lifting Arm 4 Axis CNC Machining

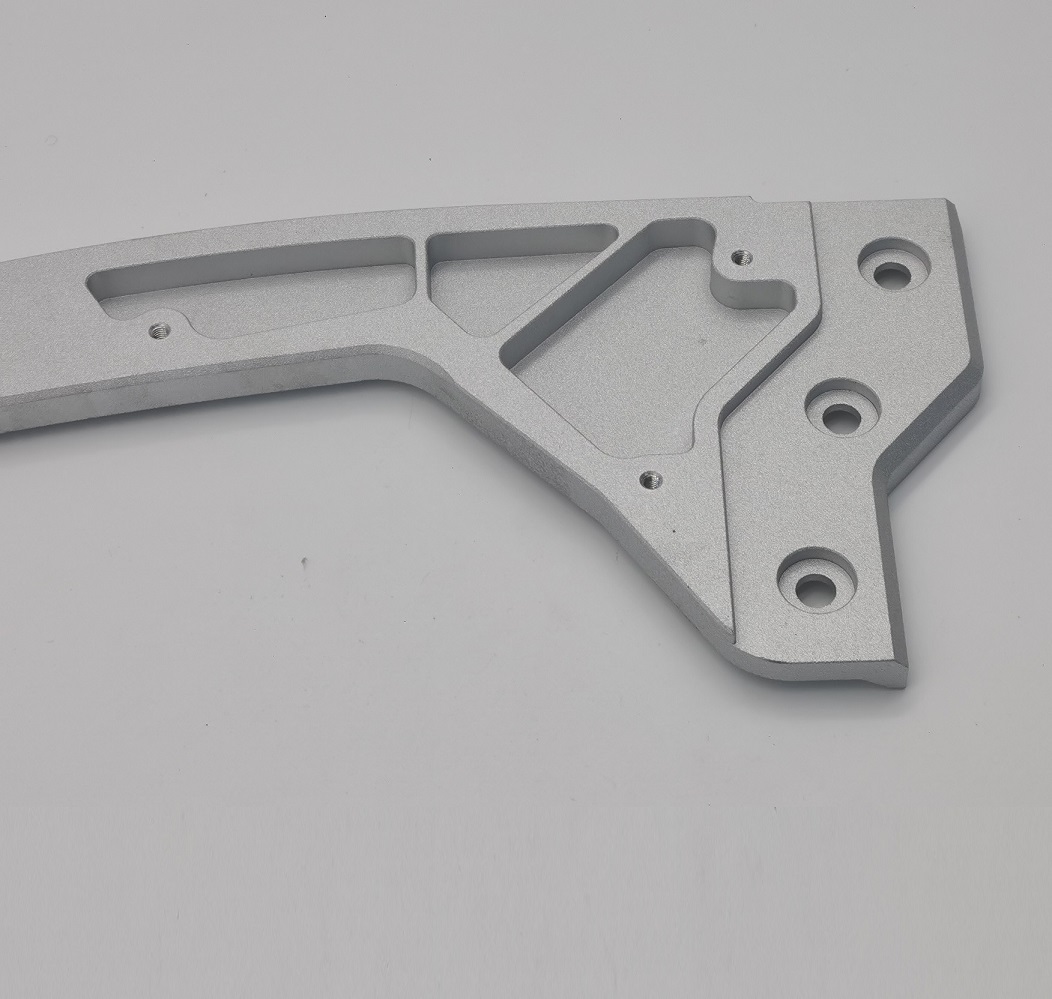

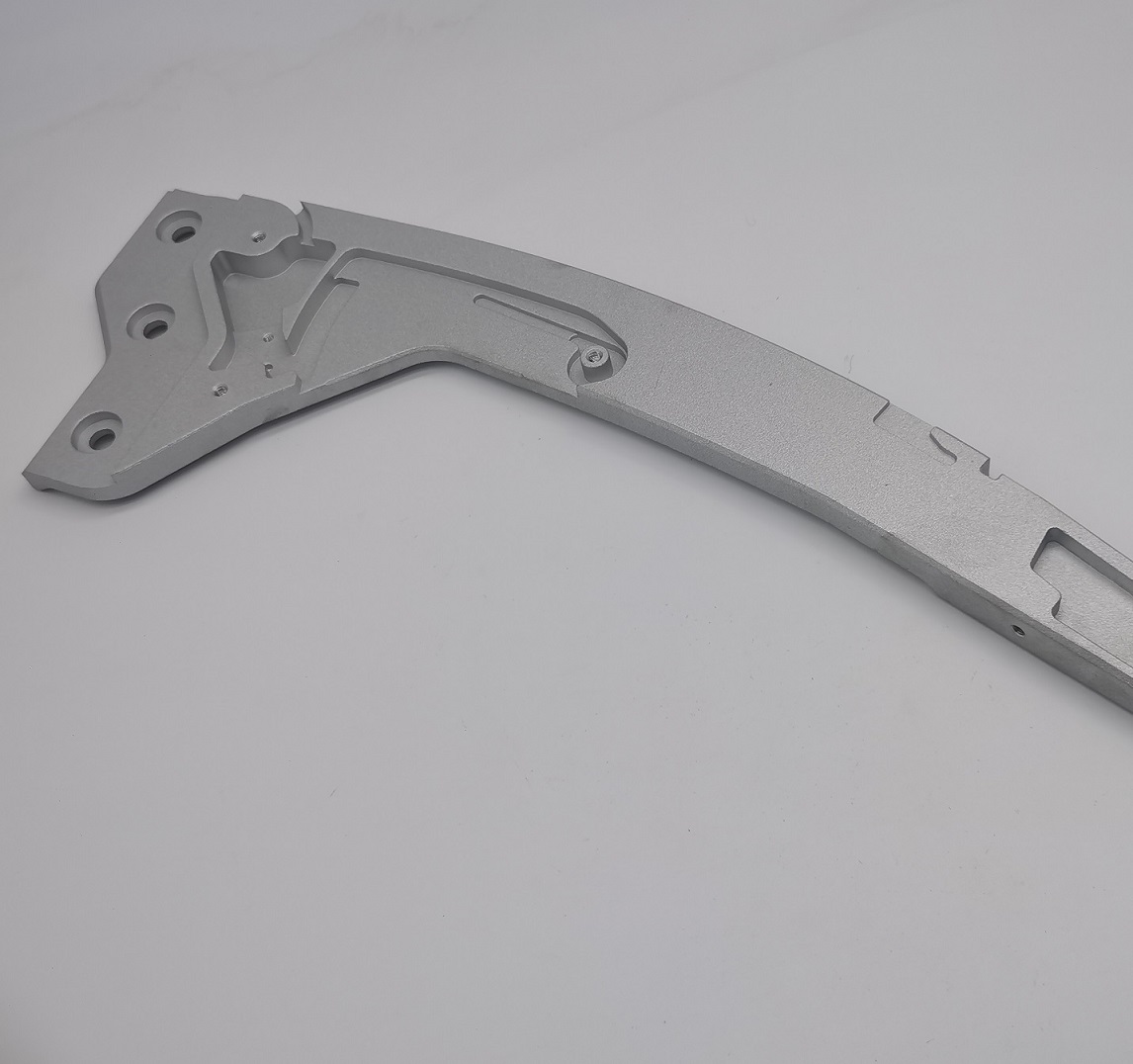

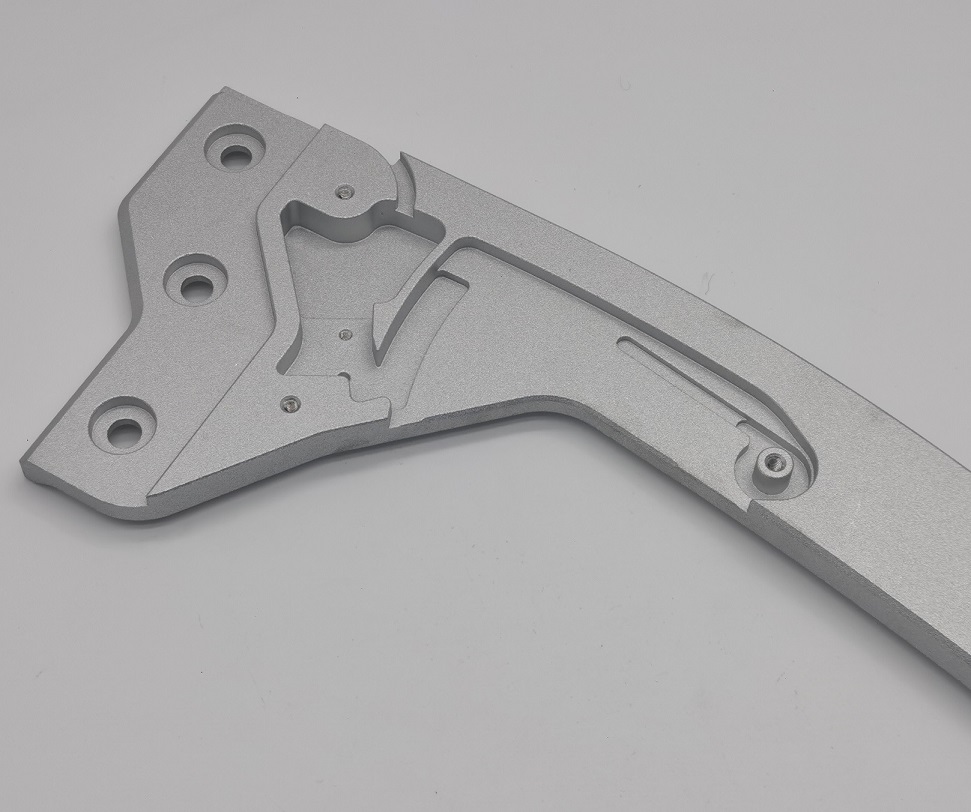

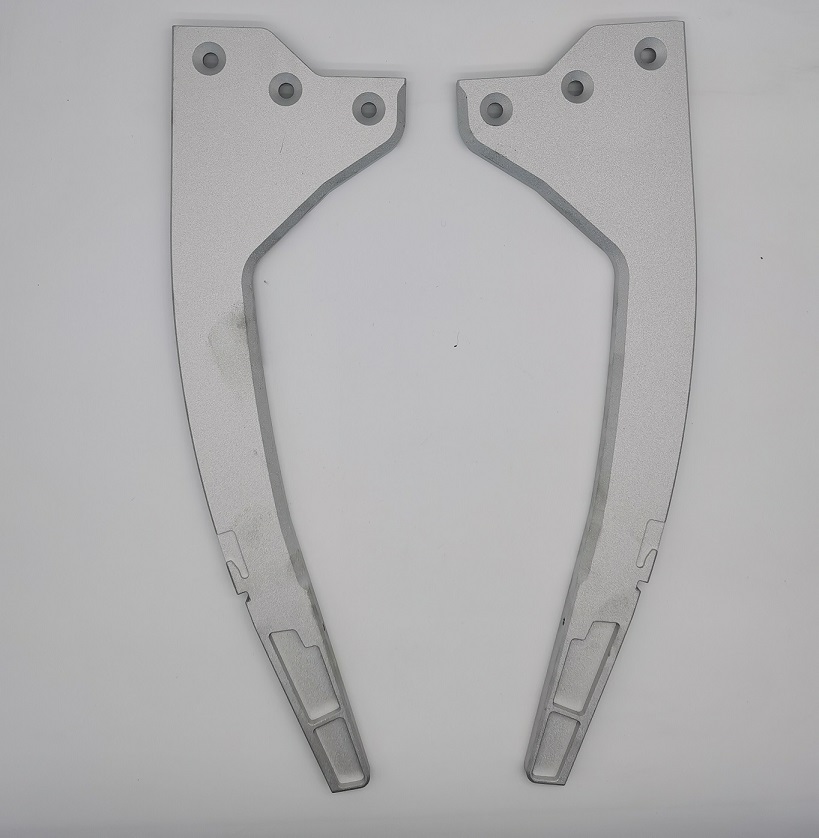

JGκατασκευάζει τοCustom 7075-T6 Aluminium Lifting Arm 4 Axis CNC Machining. Αυτό το μακρύ, καμπύλο δομικό εξάρτημα συνδυάζει οπές στερέωσης, αντίθετες οπές, οπές με σπείρωμα, σχισμές, τσέπες, λεπτές νευρώσεις και περιγραμμένες άκρες σε ένα επεξεργασμένο με ακρίβεια τμήμα. Είναι κατάλληλο για προσαρμοσμένα συστήματα κινητικότητας, εξοπλισμό χειρισμού, μηχανισμούς αυτοματισμού και άλλα συγκροτήματα OEM όπου το χαμηλό βάρος, η αντοχή και η ακριβής ευθυγράμμιση είναι σημαντικά.

Το τελικό εξάρτημα έχει μήκος περίπου 416,65 mm. Παραγωγή α7075-T6 βραχίονας ανύψωσης αλουμινίουαυτού του μήκους απαιτεί πολύ περισσότερα από το απλό φρεζάρισμα προφίλ. Το υλικό πρέπει να αφαιρεθεί από πολλές επιφάνειες, ενώ ο βραχίονας παραμένει σταθερός, επίπεδος και σταθερός διαστάσεων. Το JG χρησιμοποιεί προγραμματισμένες ακολουθίες αδροποίησης, ελεγχόμενη σύσφιξη και ισορροπημένα περάσματα φινιρίσματος για να μειώσει την κίνηση της υπολειπόμενης τάσης και την παραμόρφωση μηχανικής κατεργασίας.

Γιατί είναι σημαντική η κατεργασία CNC 4 αξόνων

Πολλά χαρακτηριστικά σε αυτό το τμήμα βρίσκονται σε διαφορετικά πρόσωπα και σε διαφορετικούς προσανατολισμούς. Ένα κέντρο μηχανικής κατεργασίας 4 αξόνων επιτρέπει στο τεμάχιο εργασίας να περιστρέφεται μεταξύ των λειτουργιών, διατηρώντας παράλληλα ένα συνεπές δεδομένο. Αυτό μειώνει την επαναλαμβανόμενη χειροκίνητη επανατοποθέτηση και βοηθά στη διατήρηση της σχέσης μεταξύ των αντίθετων οπών, των οπών στερέωσης, των πλαϊνών οπών, των σπειρωμάτων, των υποδοχών και των επεξεργασμένων τσέπες. Για έθιμοΒραχίονας ανύψωσης με μηχανική επεξεργασία CNC 4 αξόνων, η αξιόπιστη ευθυγράμμιση χαρακτηριστικών με χαρακτηριστικό επηρεάζει άμεσα την απόδοση της συναρμολόγησης και της κίνησης.

Η JG αναπτύσσει ειδικά εξαρτήματα για τη μακριά πλάκα αλουμινίου και ελέγχει τη δύναμη σύσφιξης, ώστε το τεμάχιο εργασίας να στηρίζεται χωρίς να βγαίνει από το σχήμα του. Η χονδροειδής κατεργασία αφήνει ελεγχόμενο απόθεμα για εξισορρόπηση της τάσης πριν ολοκληρωθούν οι τελικές διαστάσεις. Οι κρίσιμες τρύπες και τα χαρακτηριστικά ζευγαρώματος ολοκληρώνονται μετά τις κύριες εργασίες τσέπες, βοηθώντας το7075-T6 βραχίονας ανύψωσης αλουμινίουδιατηρούν ακριβή απόσταση και επαναλαμβανόμενη συναρμολόγηση.

Manufacturing Challenges και JG Solutions

• Παραμόρφωση μεγάλου μήκους:Οι ισορροπημένες διαδρομές εργαλείων και η σταδιακή τραχύτητα βοηθούν στον έλεγχο της κάμψης και της συστροφής σε μήκος περίπου 416,65 mm.
• Ακρίβεια πολλαπλών προσώπων:Η ευρετηρίαση 4 αξόνων διατηρεί μια κοινή αναφορά για οπές, αντίθετες οπές, σπειρώματα, σχισμές και πλευρικά χαρακτηριστικά.
• Επεξεργασία λεπτών τοιχωμάτων και νευρώσεων:Οι βελτιστοποιημένες παράμετροι κοπής μειώνουν τους κραδασμούς, τη φλυαρία και την τοπική εκτροπή γύρω από ελαφριές τσέπες.
• Συνοχή θέσης οπής:Τα κρίσιμα χαρακτηριστικά τοποθέτησης επιθεωρούνται από καθιερωμένα δεδομένα με χρήση CMM και εξοπλισμού μέτρησης ακριβείας.
• Έλεγχος γρεζιών:Οι άκρες, οι σχισμές, οι αντίθετες οπές και οι οπές με σπείρωμα αφαιρούνται προσεκτικά χωρίς στρογγυλοποίηση της λειτουργικής γεωμετρίας.
• Ομοιόμορφη εμφάνιση:Η ελεγχόμενη αμμοβολή δημιουργεί ομοιόμορφη ματ υφή, ενώ οι επιφάνειες και τα νήματα ακριβείας προστατεύονται όπως απαιτείται.

7075-T6 Αλουμίνιο για ελαφριά εξαρτήματα υψηλής αντοχής

Το αλουμίνιο 7075-T6 προσφέρει ισχυρή αναλογία αντοχής προς βάρος και καλή μηχανική ικανότητα για απαιτητικά δομικά εξαρτήματα. Σε σύγκριση με πολλές ποιότητες αλουμινίου γενικής χρήσης, είναι κατάλληλο για εξαρτήματα που πρέπει να παραμένουν ελαφριά κατά τη μεταφορά μηχανικών φορτίων. Το JG επαληθεύει το εισερχόμενο υλικό πινακίδας και διατηρεί την ιχνηλασιμότητα όταν ζητηθεί. ΚάθεCustom 7075-T6 Aluminium Lifting Arm 4 Axis CNC Machiningκατασκευάζεται σύμφωνα με τις απαιτήσεις σχεδίασης και αναθεώρησης του πελάτη.

Φινίρισμα επιφανείας με πυροβολισμό

Μετά την κατεργασία με CNC και την πλήρη αφαίρεση γρεζιών, το εξάρτημα λαμβάνει ένα φινίρισμα με βολή. Η αμμοβολή αφαιρεί τη μικρή γυαλάδα μηχανικής επεξεργασίας και δημιουργεί μια σταθερή ματ εμφάνιση σε όλη τη μεγάλη καμπύλη επιφάνεια και τις εσοχές τσέπες. Ο έλεγχος της διαδικασίας είναι σημαντικός επειδή η υπερβολική ανατίναξη μπορεί να επηρεάσει αιχμηρές άκρες, μικρά σπειρώματα και οπές ακριβείας. Το JG προστατεύει ή ελέγχει ξανά τα λειτουργικά χαρακτηριστικά έτσι ώστε τοβραχίονας ανύψωσης από πυροβολημένο αλουμίνιοπαραμένει καθαρό, χωρίς γρέζια και έτοιμο για συναρμολόγηση ή για επακόλουθη διαδικασία επίστρωσης που καθορίζεται από τον πελάτη.

Διαδικασία Παραγωγής

1. 7075-T6 Προετοιμασία πλάκας αλουμινίου και επαλήθευση υλικού
2. Σχεδιασμός φωτιστικών και προγραμματισμός βάσης για το μακρύ καμπύλο στοιχείο
3. Τραχύ φρεζάρισμα CNC 4 αξόνων και αφαίρεση υλικού με ισορροπία
4. Επεξεργασία τσέπης ακριβείας, σχισμής, αντίθετης οπής, διάτρησης και κατεργασίας νήματος
5. Φινίρισμα προφίλ, λοξοτομή και μηχανική κατεργασία με λεπτό τοίχωμα
6. Χειροκίνητη και μηχανική αφαίρεση γρεζιών όλων των προσβάσιμων άκρων
7. Αμμοβολή για ομοιόμορφη ματ επιφάνεια
8. CMM και επιθεώρηση διαστάσεων κρίσιμων χαρακτηριστικών
9. Τελικός καθαρισμός, οπτικός έλεγχος και προστατευτική συσκευασία

Ποιοτικός έλεγχος

Πραγματοποιούνται ποιοτικοί έλεγχοι καθ' όλη τη διάρκεια της παραγωγής, όχι μόνο μετά την τελική λειτουργία. Η κατάσταση της ακατέργαστης πλάκας, η θέση του εξαρτήματος, οι διαστάσεις κατά τη διαδικασία και η τελική γεωμετρία παρακολουθούνται για να διατηρηθεί ο μακρύς βραχίονας σταθερός. Η επιθεώρηση CMM μπορεί να επαληθεύσει κρίσιμες θέσεις οπών και σχέσεις χαρακτηριστικών, ενώ οι μετρητές και τα βαθμονομημένα εργαλεία μέτρησης ελέγχουν τις αντίθετες οπές, τα πάχη, τα σπειρώματα και τις συνολικές διαστάσεις. ΟCustom 7075-T6 Aluminium Lifting Arm 4 Axis CNC Machiningελέγχεται οπτικά μετά την αμμοβολή για να επιβεβαιωθεί μια ομοιόμορφη επιφάνεια χωρίς εμφανείς γρατσουνιές, λεκέδες, ενσωματωμένα μέσα ή εναπομείναντα γρέζια. Πιστοποιητικά υλικού, αναφορές διαστάσεων και τεκμηρίωση RoHS είναι διαθέσιμα όταν απαιτείται.

Εφαρμογές

• Μηχανισμοί κινητικότητας και ανύψωσης
• Βιομηχανικός εξοπλισμός αυτοματισμού
• Συγκροτήματα χειρισμού υλικών
• Μηχανικές συνδέσεις ακριβείας
• Ελαφρύς δομικός εξοπλισμός
• Προσαρμοσμένα μηχανήματα OEM

Γιατί να επιλέξετε JG

• Περισσότερα από 20 χρόνια εμπειρίας μηχανικής κατεργασίας ακριβείας OEM
• Κατεργασία CNC 4 αξόνων για σύνθετα εξαρτήματα αλουμινίου πολλαπλών επιφανειών
• Απολαύστε τον έλεγχο της παραμόρφωσης σε μακριά και λεπτά εξαρτήματα
• Υποστήριξη κατασκευής πρωτοτύπων, μικρής παρτίδας και παραγωγής
• Επιθεώρηση CMM και τεκμηριωμένος ποιοτικός έλεγχος
• Ανατροφοδότηση μηχανικής για παραγωγικότητα και σταθερή παραγωγή
• Εξαγωγική εμπειρία εξυπηρέτησης πελατών στην Ευρώπη και τη Βόρεια Αμερική

ΣτέλνωJGΤο δισδιάστατο σχέδιο, το τρισδιάστατο μοντέλο, οι προδιαγραφές υλικού και η ετήσια ποσότητα για γρήγορη αναθεώρηση κατασκευής. Η ομάδα μηχανικών μας θα αξιολογήσει τα δεδομένα μηχανικής κατεργασίας, τη στρατηγική του εξαρτήματος, τους κινδύνους ανοχής και τις απαιτήσεις επιφάνειας για το δικό σας προσαρμοσμένοCustom 7075-T6 Aluminium Lifting Arm 4 Axis CNC Machining. Η JG υποστηρίζει εμπιστευτικά έργα OEM από την επικύρωση πρωτοτύπων έως την επαναλαμβανόμενη παραγωγή.
