Custom 440C Ιατρικός άξονας μεταφοράς εμβόλων

Custom 440C Ιατρικός άξονας μεταφοράς εμβόλων

Η JG κατασκευάζει τοCustom 440C Ιατρικός άξονας μεταφοράς εμβόλωνγια ιατρικό εξοπλισμό και μηχανισμούς εμβόλων ακριβείας. Αυτό το λεπτό εξάρτημα με άκρο πιρουνιού συνδυάζει σκληρυμένες διαμέτρους ρουλεμάν, σφιχτές γεωμετρικές ανοχές και ένα λεπτό χαρακτηριστικό σύνδεσης δύο γλωττίδων. Ο έλεγχος της κατασκευής μετά τη θερμική επεξεργασία είναι απαραίτητος επειδή ο τελειωμένος άξονας πρέπει να παρέχει ακριβή κίνηση ενώ παραμένει καθαρός, χωρίς γρέζια και χωρίς καλλυντικές ή δομικές βλάβες.

Επισκόπηση προϊόντος

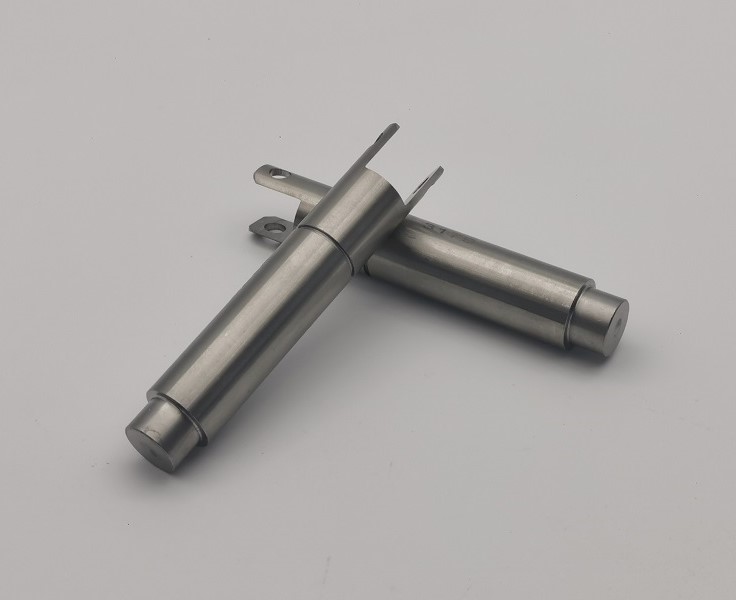

Ο άξονας μεταφοράς εμβόλων Custom 440C Medical κατασκευάζεται σύμφωνα με το σχέδιο 121755 Revision A από ανοξείδωτο χάλυβα AISI 440C. Το εξάρτημα έχει συνολικό μήκος 3.545 ίντσες, μακρύ σώμα με γείωση ακριβείας, διαμέτρους βαθμίδων και διχαλωτό άκρο με ελεγχόμενη εγκάρσια οπή. Το σχέδιο απαιτεί τελικές διαστάσεις και φινιρίσματα για να επιτευχθούν μετά τη θερμική επεξεργασία.

Διαδικασία Παραγωγής

1. Επαλήθευση και ιχνηλασιμότητα υλικού από ανοξείδωτο χάλυβα 440C
2. Περιστροφή CNC του σώματος του άξονα, των ώμων και του επιτρεπόμενου λείανσης
3. Φρέζα ακριβείας της σχισμής του πιρουνιού και δύο ακραίων γλωττίδων
4. Διάτρηση διασταυρούμενης οπής και ελεγχόμενη προετοιμασία άκρων
5. Θερμική επεξεργασία σε 53-58 HRC
6. Ευθύτητα και επαλήθευση διαστάσεων μετά τη θερμική επεξεργασία
7. Κυλινδρική λείανση ακριβείας και άλεση ώμων μέχρι το τελικό μέγεθος
8. Αφαίρεση γρεζιών, σήμανση εξαρτημάτων, καθαρισμός και οπτικός έλεγχος
9. Επιθεώρηση τελικών διαστάσεων και προστατευτική συσκευασία ιατρικού εξαρτήματος

Τρίψιμο και σταθερότητα διαστάσεων μετά τη θερμική επεξεργασία

Η κύρια κατασκευαστική πρόκληση του άξονα μεταφοράς εμβόλων Custom 440C Medical είναι η διατήρηση της ευθύτητας, της ακρίβειας διαμέτρου και των σχέσεων αναφοράς μετά τη σκλήρυνση. Η διαδικασία αναφοράς απαιτεί ένα τυφλό περίπου 0,645 ιντσών, θερμική επεξεργασία και λείανση έως τις τελικές διαστάσεις. Η ελεγχόμενη θερμική επεξεργασία, το κατάλληλο περιθώριο λείανσης, οι παράμετροι λείανσης χαμηλής θερμότητας και η ενδιάμεση επιθεώρηση βοηθούν στην πρόληψη της παραμόρφωσης και του εγκαύματος λείανσης.

Καρτέλες πιρουνιού και έλεγχος διασταυρούμενης οπής ακριβείας

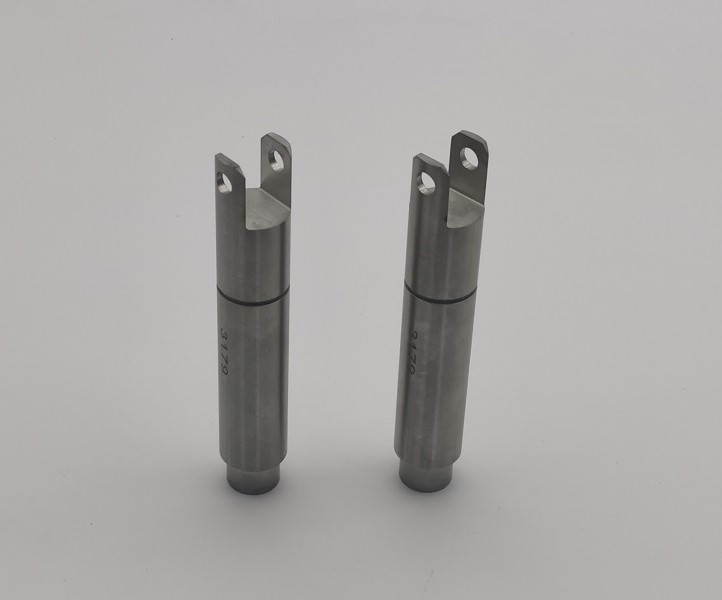

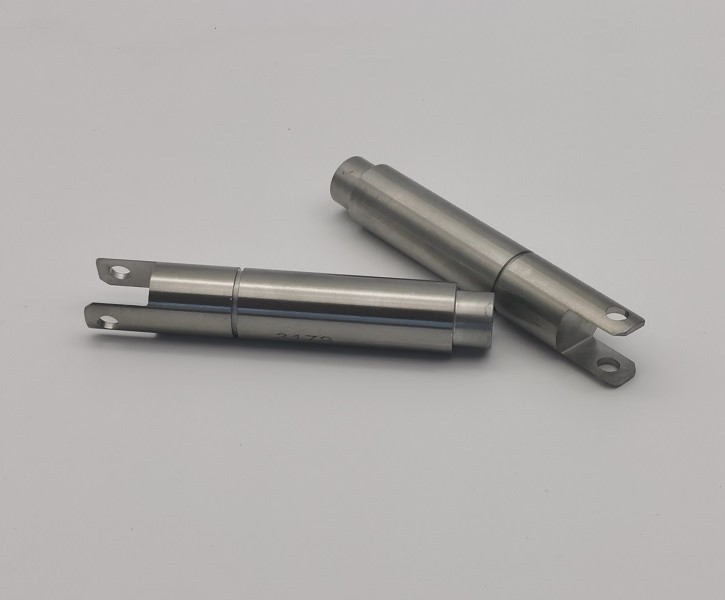

Το άκρο του πιρουνιού του άξονα μεταφοράς εμβόλου Custom 440C Medical περιλαμβάνει δύο λεπτές γλωττίδες που περιβάλλουν μια κεντρική σχισμή. Η εγκάρσια οπή καθορίζεται στις 0,198 +/-0,001 ίντσες με γεωμετρικά χειριστήρια που αναφέρονται στο σημείο A. Ακριβής απόσταση στηλοθέτη, ταιριαστή θέση οπής και προσεκτική αφαίρεση γρεζιών υποστηρίζουν την αξιόπιστη συναρμολόγηση πείρων. Η ειδική συσκευασία προστατεύει τις δύο γλωττίδες από κρούση ή κάμψη κατά την αποστολή.

Τεχνικές Προδιαγραφές

Έγγραφα ποιότητας

• Πιστοποιητικό υλικού και ιχνηλασιμότητα θερμότητας
• Έκθεση θερμικής επεξεργασίας και σκληρότητας
• Έκθεση επιθεώρησης διαστάσεων με κάθε αποστολή
• Πιστοποιητικό συμμόρφωσης που προσδιορίζει τον αριθμό εξαρτήματος και την αναθεώρηση
• Πιστοποιητικό συμμόρφωσης RoHS για το καθορισμένο υλικό όταν απαιτείται
• Τεκμηρίωση επιθεώρησης πρώτου άρθρου όταν ζητηθεί

Χαρακτηριστικά προϊόντος

• Premium ανοξείδωτο ατσάλι AISI 440C
• Θερμική επεξεργασία σε 53-58 HRC
• Γείωση ακριβείας μετά από θερμική επεξεργασία
• Σφιχτές διαμέτρους εδάφους και γεωμετρικές ανοχές
• Ακριβής σχέση σχισμής πιρουνιού και εγκάρσιας οπής
• Χωρίς γρατζουνιές, καθαρό φινίρισμα από ιατρικά εξαρτήματα
• Προστατευμένη συσκευασία για ευαίσθητες γλωττίδες πιρουνιού
• Παραγωγή cOem σύμφωνα με τα σχέδια πελατών

Εφαρμογές

• Μηχανισμοί ιατρικών εμβόλων
• Διαγνωστικός και αναλυτικός εξοπλισμός
• Ιατρικά συγκροτήματα ελέγχου υγρών
• Ιατρικά συστήματα κίνησης ακριβείας
• Προσαρμοσμένα ιατρικά μηχανήματα OEM

Γεωμετρικός και Ποιοτικός Έλεγχος Επιφανειών

Ο άξονας μεταφοράς εμβόλων Custom 440C Medical περιλαμβάνει γεωμετρικά χειριστήρια καθετότητας, παραλληλισμού, επιπεδότητας και αναφοράς δεδομένων έως 0,001-0,005 ίντσες. Οι επιφάνειες του εδάφους και τα χαρακτηριστικά του πιρουνιού επιθεωρούνται χρησιμοποιώντας κατάλληλο εξοπλισμό ακριβείας. Όλες οι αιχμηρές γωνίες είναι σπασμένες και δεν επιτρέπονται χαλαρά ή κρεμαστά γρέζια ή κορδόνια.

Καθαριότητα και οπτικές απαιτήσεις

Όλες οι επιφάνειες πρέπει να είναι καθαρές και απαλλαγμένες από λεκέδες, αποχρωματισμούς, γρατσουνιές, βαθουλώματα, ρωγμές, ατέλειες, βρωμιά, λίπη και άλλους ρύπους. Η αναγνώριση είναι χαραγμένη στην καθορισμένη από το σχέδιο ζώνη με ελεγχόμενη τραχύτητα. Ο τελειωμένος άξονας μεταφοράς εμβόλων ιατρικού Custom 440C χρησιμοποιείται και συσκευάζεται για να προστατεύει τις διαμέτρους γείωσης ακριβείας, τις εγκάρσιες οπές και τις γλωττίδες του πιρουνιού.

OEM Medical Precision Machining από την JG
