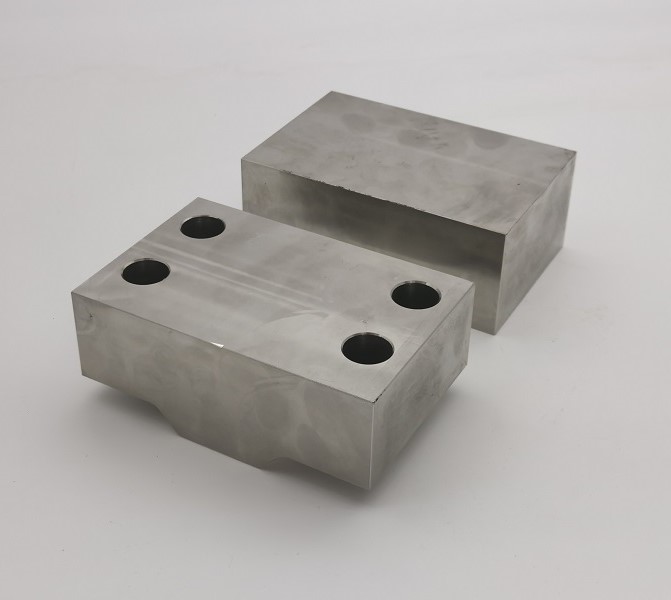

Η JG κατασκευάζειCustom 304 ανοξείδωτα καπάκια αράχνηςως ταιριαστό συγκρότημα ακριβείας δύο τεμαχίων για βιομηχανικό εξοπλισμό OEM. Κατασκευασμένα από συμπαγή ανοξείδωτο χάλυβα AISI 304, το επάνω και το κάτω μπλοκ συνδυάζουν με ακρίβεια ευθυγραμμισμένες οπές στερέωσης, βαθιά σπειρώματα UNF και ένα συμμετρικά διαμορφωμένο κάθισμα. Ο σχεδιασμός απαιτεί συντονισμένη κατεργασία και των δύο μισών, έτσι ώστε το πλήρες συγκρότημα να κλείνει ομοιόμορφα και να διατηρεί σταθερή γεωμετρία σύσφιξης.

Επισκόπηση προϊόντος

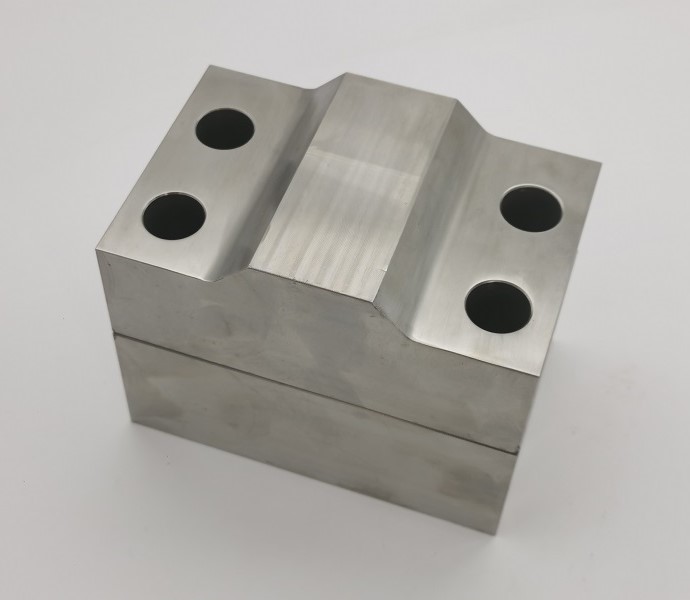

Τα Custom 304 Stainless Steel Spider Caps παράγονται σύμφωνα με το σχέδιο 16SG-7-B19. Κάθε συγκρότημα αποτελείται από δύο ονομαστικά μπλοκ από ανοξείδωτο χάλυβα 2 x 3-1/4 x 5 ιντσών. Το τελικό ζεύγος ενσωματώνει τέσσερις θέσεις στερέωσης και ένα κεντρικό προφίλ με μεταβάσεις 135 μοιρών, τυπικές ακτίνες 1/4 ίντσας και ελεγχόμενο ύψος προφίλ 7/16 ιντσών.

Διαδικασία Παραγωγής

1. Προετοιμασία μπλοκ από ανοξείδωτο χάλυβα 304 και επαλήθευση υλικού
2. Εγκατάσταση δεδομένων και φρεζάρισμα προσόψεων CNC ακριβείας
3. CNC τραχύ φρεζάρισμα και φινίρισμα του κεντρικού βαθμιδωτού αυλακιού
4. Συντονισμένη διάνοιξη τεσσάρων οπών μέσω του ταιριαστού άνω μπλοκ
5. Διάτρηση με βρύση και κατεργασία νήματος 5/8-18 UNF στο κάτω μπλοκ
6. Σπάσιμο άκρων, αφαίρεση γρεζιών και καθαρισμός εσωτερικού νήματος
7. Αντιστοίχιση ζευγών διαστάσεων και οπτικής επιθεώρησης
8. Προστατευτικός καθαρισμός και συσκευασία εξαγωγής

Χαρακτηριστικά προϊόντος

• Ανθεκτική στη διάβρωση κατασκευή από ανοξείδωτο χάλυβα AISI 304
• Συναρμολογημένο συγκρότημα δύο τεμαχίων με μηχανική CNC
• Ακριβής ευθυγράμμιση τεσσάρων οπών και στα δύο μπλοκ
• Βαθιά εσωτερικά νήματα 5/8-18 UNF
• Συμμετρικό κεντρικό προφίλ καθίσματος 135 μοιρών
• Τρύπες, κλωστές και κατεργασμένες άκρες χωρίς γρέζια
• Διατίθενται αναφορές ιχνηλασιμότητας υλικού και διαστάσεων
• Παραγωγή cOem σύμφωνα με τα σχέδια πελατών

Αντιστοιχισμένη ευθυγράμμιση οπών δύο τεμαχίων

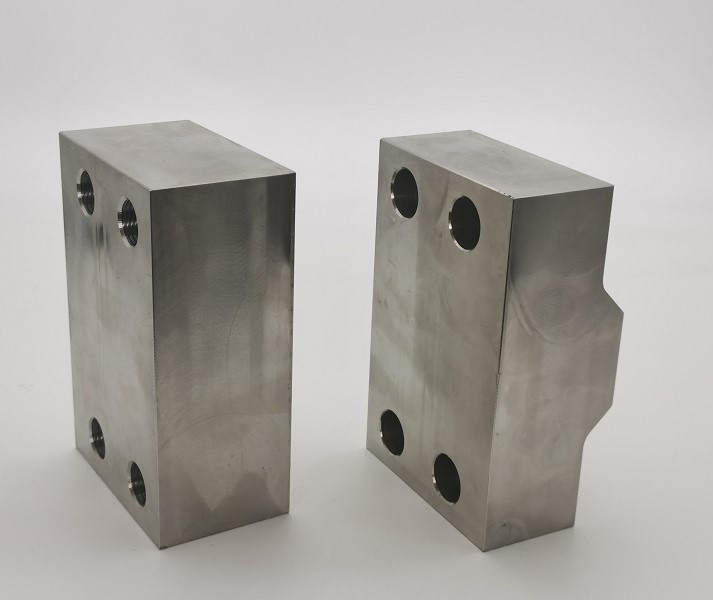

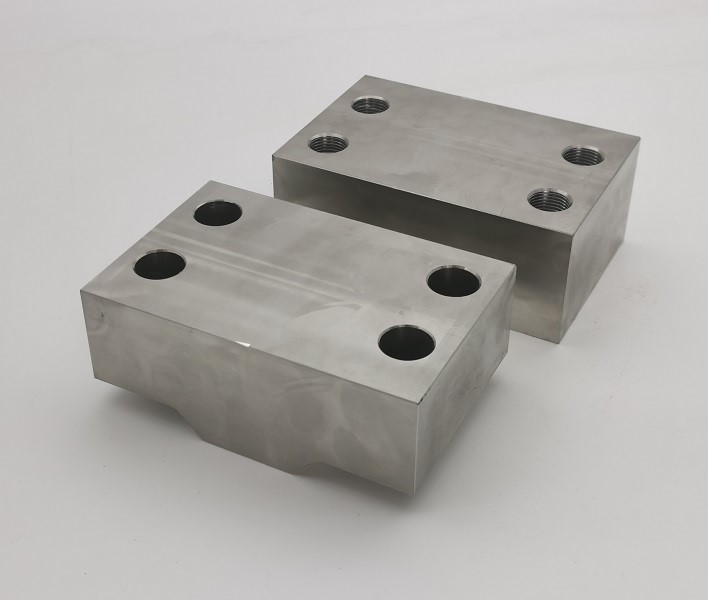

Μια σημαντική πρόκληση για την κατασκευή των Custom 304 Stainless Steel Spider Caps είναι η διατήρηση του σχεδίου τεσσάρων οπών και στα δύο εξαρτήματα. Το επάνω μπλοκ χρησιμοποιεί οπές διάκενου 11/16 ιντσών, ενώ το κάτω μπλοκ χρησιμοποιεί τρύπες διάτρησης 37/64 ιντσών με σπειρώματα UNF 5/8-18 σε καθορισμένο βάθος 1-1/8 ίντσες. Τα κοινά σημεία αναφοράς και οι συντονισμένες ρυθμίσεις βοηθούν κάθε μπουλόνι να εισέρχεται ομαλά χωρίς πίεση ή εγκάρσια σπείρωμα κατά τη συναρμολόγηση.

Ελεγχόμενη γεωμετρία αυλακώσεων 135 μοιρών

Το κεντρικό προφίλ καθίσματος ξεχωρίζει τα Custom 304 Stainless Steel Spider Caps από τα συμβατικά ορθογώνια μπλοκ σύσφιξης. Και οι δύο όψεις μετάβασης 135 μοιρών πρέπει να παραμένουν συμμετρικές ως προς την κεντρική γραμμή, να αναμειγνύονται στις καθορισμένες ακτίνες 1/4 ίντσας και να διατηρούν το απαιτούμενο ύψος προφίλ. Η σταθερή εργασία και τα ελεγχόμενα περάσματα φινιρίσματος μειώνουν την αναντιστοιχία, τα σημάδια εργαλείων και την τοπική παραμόρφωση.

Τεχνικές Προδιαγραφές

Ποιοτικός έλεγχος νήματος και επιφάνειας

Κάθε διάταξη Custom 304 Stainless Steel Spider Caps ελέγχεται για τη θέση της οπής, το μέγεθος του τρυπανιού, την εμπλοκή του νήματος, τις συνολικές διαστάσεις και τη συμμόρφωση του προφίλ. Οι μετρητές νημάτων Go/no-go επαληθεύουν τα νήματα 5/8-18 UNF. Οι κατεργασμένες όψεις ελέγχονται για γρέζια, αιχμηρές άκρες, μόλυνση και ζημιές κατά το χειρισμό, ενώ τα ταιριαστά εξαρτήματα προστατεύονται από την ανάμειξη κατά τον καθαρισμό και τη συσκευασία.

Εφαρμογές

• Βιομηχανικά συγκροτήματα σύσφιξης και στήριξης
• Εξαρτήματα μηχανημάτων κατά παραγγελία
• Εξοπλισμός και εργαλεία από ανοξείδωτο χάλυβα
• Μηχανικά συγκροτήματα OEM που απαιτούν ταιριαστά καπάκια
• Ανθεκτικό στη διάβρωση εξοπλισμός παραγωγής

Κατεργασία OEM από ανοξείδωτο χάλυβα από την JG

Η JG προμηθεύει Custom 304 Stainless Steel Spider Caps από πρωτότυπες ποσότητες μέσω επαναλαμβανόμενης παραγωγής. Η ομάδα μηχανικών μας ελέγχει την αναγνώριση υλικού, τα στοιχεία αναφοράς ζευγαρωμένων εξαρτημάτων, τη γεωμετρία αυλακώσεων, την ευθυγράμμιση με σπειρώματα και την τελική επιθεώρηση σε όλη τη διαδικασία κατεργασίας CNC. Οι πελάτες μπορούν να ζητήσουν πιστοποιητικά υλικού, αναφορές επιθεώρησης διαστάσεων και πλήρη υποστήριξη κατασκευής βάσει σχεδίων.
