Χυτό ατσάλι Reach Stacker Steering Nockle

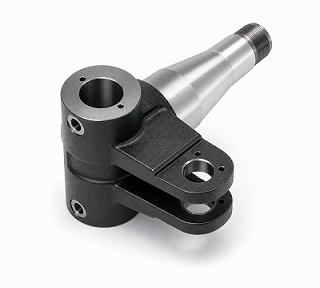

Η JG κατασκευάζει τοΧυτό ατσάλι Reach Stacker Steering Nockleγια στοίβακτες πρόσβασης εμπορευματοκιβωτίων και άλλο βαρύ εξοπλισμό χειρισμού εμπορευματοκιβωτίων. Το εξάρτημα μεταφέρει τα φορτία του τιμονιού και του τροχού, ενώ διατηρεί μια ακριβή, σταθερή εφαρμογή με την πλήμνη του τροχού. Η ελεγχόμενη ποιότητα χύτευσης, οι ακριβείς διεπαφές διανομέα και οι επαληθευμένες μη καταστροφικές δοκιμές είναι απαραίτητες για αξιόπιστη εξυπηρέτηση κάτω από επαναλαμβανόμενα βαριά φορτία.

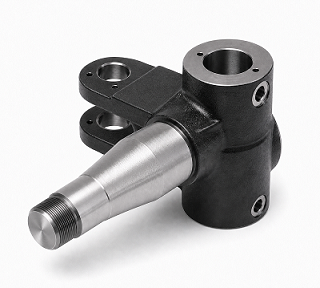

Η άρθρωση διεύθυνσης Reach Stacker από χυτό χάλυβα παράγεται από χυτό χάλυβα από κράμα χρωμίου-μολυβδαινίου ελεγχόμενου με έλξη. Το εξάρτημα συνδυάζει μια μεγάλη κυλινδρική περιοχή ρουλεμάν, δύο βραχίονες στήριξης και έναν μακρύ επεξεργασμένο άξονα σε ένα φέρον χύτευση. Λειτουργικές οπές, γεμιστήρες, επιφάνειες εντοπισμού και σπειρώματα επεξεργάζονται με ακρίβεια μετά την κανονικοποίηση για να επιτευχθεί σταθερή ευθυγράμμιση με την πλήμνη και τα εξαρτήματα του συστήματος διεύθυνσης.

Διαδικασία Παραγωγής

1. Χύτευση με άμμο με ελεγχόμενη χύτευση, έκχυση και σχεδίαση ανύψωσης
2. Κανονικοποίηση θερμικής επεξεργασίας για ομοιόμορφη και σταθερή δομή
3. Δοκιμή μαγνητικών σωματιδίων της χύτευσης
4. Ακατέργαστη κατεργασία με ελεγχόμενη κατεργασία
5. Δοκιμή υπερήχων σύμφωνα με τις απαιτήσεις αποδοχής επιπέδου 2
6. Επεξεργασία φινιρίσματος ακριβείας για προσαρμογές πλήμνης, οπές, επιφάνειες και νήματα
7. Επιθεώρηση CMM, μετρητή οπής, μετρητή δακτυλίου και μετρητή σπειρώματος
8. Απόκρυψη λειτουργικών επιφανειών ακριβείας
9. Ανθεκτική στη διάβρωση βαφή με ψεκασμό
10. Τελικός έλεγχος, τεκμηρίωση και συσκευασία εξαγωγής

Τεχνική αξία: Precision Hub Fit

Η κύρια πρόκληση της μηχανικής του χυτού χάλυβα Reach Stacker Steering Knuckle είναι η σχέση μεταξύ των διεπαφών τροχού-πλήμνης και των στοιχείων στήριξης του τιμονιού. Η οπή Ø87H7, οι γεμιστήρες Ø130g6 και Ø85g6, η οπή Ø60H9 και η σχέση αναφοράς 215 ±0,05 mm απαιτούν ελεγχόμενη κατεργασία ρύθμισης και φινιρίσματος. Το JG χρησιμοποιεί ειδικά εξαρτήματα, βαθμονομημένους μετρητές και επιθεώρηση CMM για τον έλεγχο της ομοαξονικότητας, της καθετότητας και της ακρίβειας θέσης για μια σφιχτή, επαναλαμβανόμενη εφαρμογή πλήμνης.

Επιθεώρηση MT και UT επιπέδου 2

Κάθε παρτίδα παραγωγής του Ακροδακτυλίου Διεύθυνσης Reach Stacker από Cast Steel ακολουθεί ένα τεκμηριωμένο σχέδιο μη καταστροφικών δοκιμών. Η δοκιμή μαγνητικών σωματιδίων πραγματοποιείται σύμφωνα με τις εγκεκριμένες ζώνες αποδοχής από τον πελάτη ή το πρότυπο K, με ιδιαίτερη προσοχή στις κρίσιμες περιοχές CB. Η δοκιμή υπερήχων εκτελείται σύμφωνα με τις απαιτήσεις του EN 12680-2 Επίπεδο 2. Οι αναφορές MT και UT διατηρούνται και παρέχονται όπως απαιτείται, και τα μη συμμορφούμενα προϊόντα χύτευσης απορρίπτονται ή υποβάλλονται σε επεξεργασία μόνο μέσω εγκεκριμένης διάθεσης.

Τεχνικές Προδιαγραφές

Αναφορές Μηχανικής Ιδιότητας και Παρτίδων

Απαιτείται αυστηρός έλεγχος μηχανικής ιδιότητας για κάθε παρτίδα παραγωγής. Οι ράβδοι δοκιμής χυτού ελέγχονται με παρτίδα και ελέγχονται για αντοχή εφελκυσμού, αντοχή διαρροής, επιμήκυνση και σκληρότητα. Ένα αποτέλεσμα δοκιμής εκδίδεται στην αναφορά παρτίδας και το δείγμα που διατηρείται παραμένει διαθέσιμο για ιχνηλασιμότητα. Η χημεία του υλικού, η κατάσταση θερμικής επεξεργασίας και τα αρχεία επιθεώρησης συνδέονται με την παρτίδα χύτευσης.

Έγγραφα ποιότητας

• Πιστοποιητικό χημικής σύνθεσης υλικού
• Αυστηρή αναφορά μηχανικής ιδιοκτησίας για κάθε παρτίδα
• Έκθεση θερμικής επεξεργασίας
• Έκθεση δοκιμής μαγνητικών σωματιδίων
• Έκθεση δοκιμής υπερήχων στο EN 12680-2 Επίπεδο 2
• Έκθεση επιθεώρησης διαστάσεων και CMM
• Αρχείο επιθεώρησης σκληρότητας
• Ρεκόρ ζωγραφικής και τελικής οπτικής επιθεώρησης

Απαιτήσεις επιφάνειας και κατασκευής

Η άρθρωση τιμονιού Reach Stacker από χυτό χάλυβα ελέγχεται οπτικά για συρρίκνωση, εγκλείσματα άμμου, επιβλαβή ελαττώματα επιφάνειας, πορώδες κάτω από την επιφάνεια και ζημιές στη μηχανική κατεργασία. Οι κατεργασμένες επιφάνειες πρέπει να πληρούν τις απαιτήσεις τραχύτητας σχεδίασης και να παραμένουν απαλλαγμένες από γρέζια και αιχμηρές άκρες. Τα γεμιστήρια προσαρμογής στο κέντρο, οι οπές των ρουλεμάν, οι περιοχές με σπείρωμα και άλλες λειτουργικές διεπαφές καλύπτονται πριν από τη βαφή, έτσι ώστε η επίστρωση να μην επηρεάζει την ακρίβεια συναρμολόγησης.

Εφαρμογές

• Στοίβες πρόσβασης κοντέινερ-θυρών
• Χειριστές εμπορευματοκιβωτίων και βαριά περονοφόρα ανυψωτικά
• Συγκροτήματα άξονα διεύθυνσης και πλήμνης τροχού
• Λιμενική επιμελητεία και εξοπλισμός διακίνησης υλικών
• Προσαρμοσμένα συστήματα διεύθυνσης βαρέως εξοπλισμού

OEM Casting and Machining από την JG
