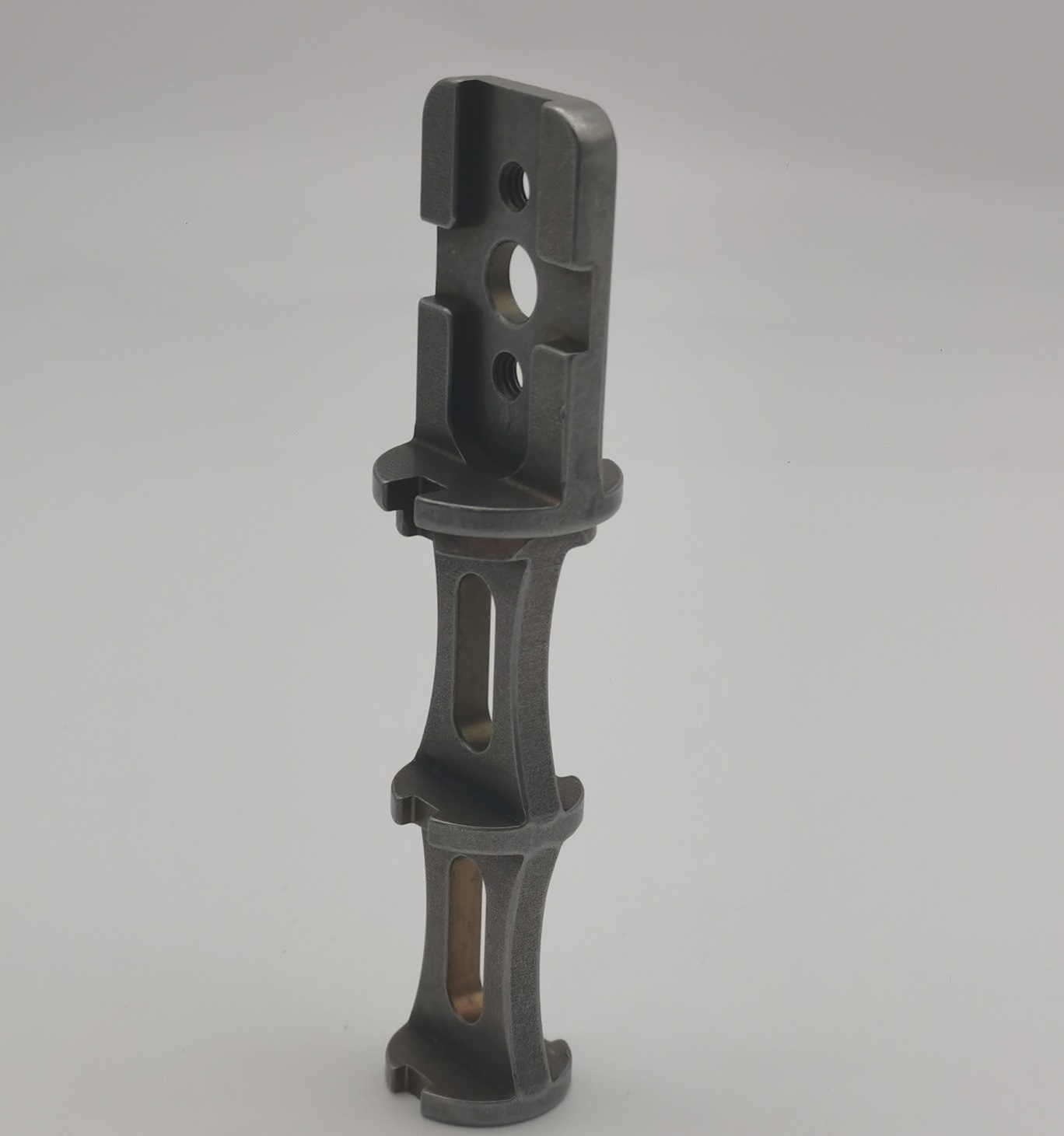

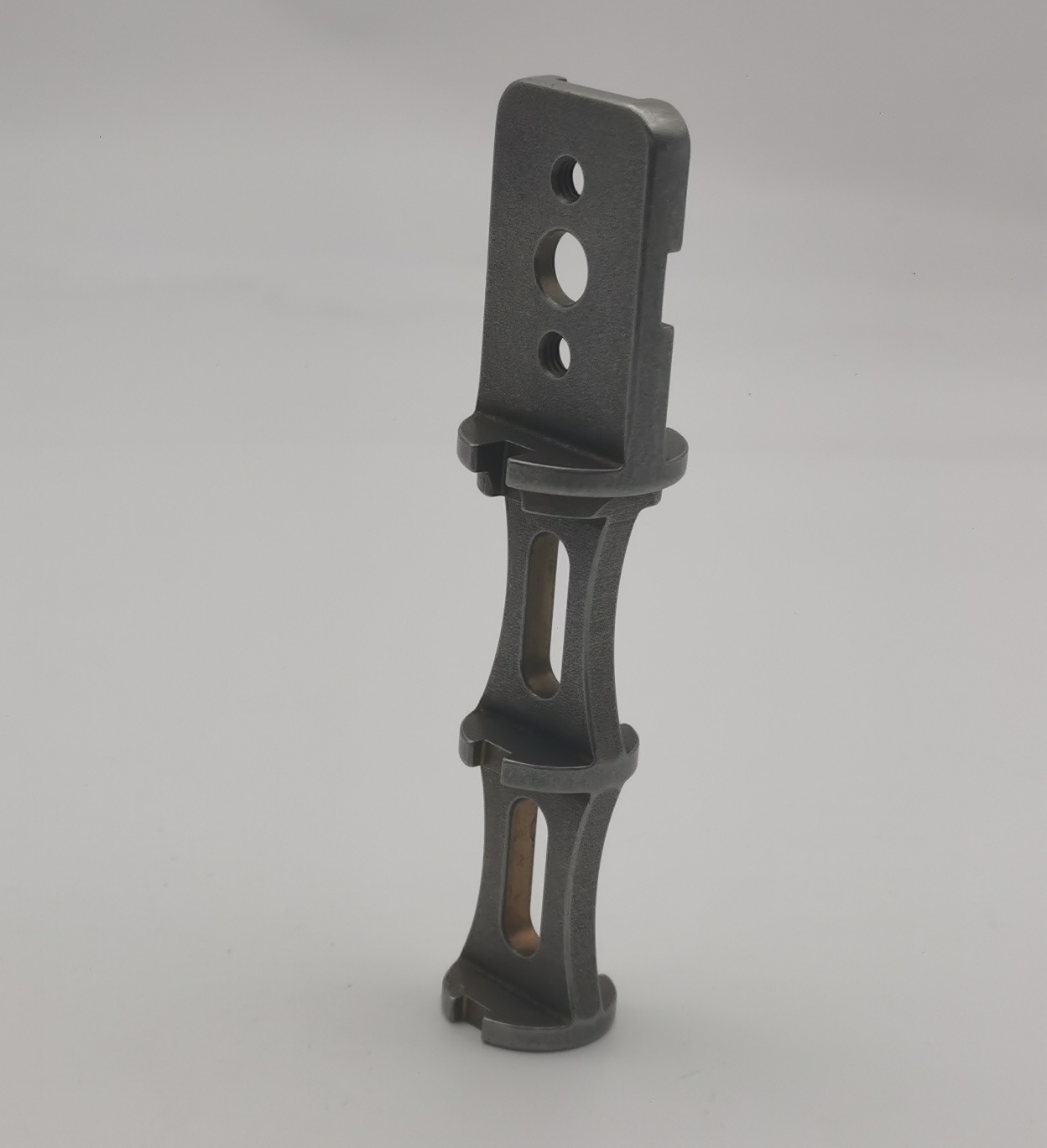

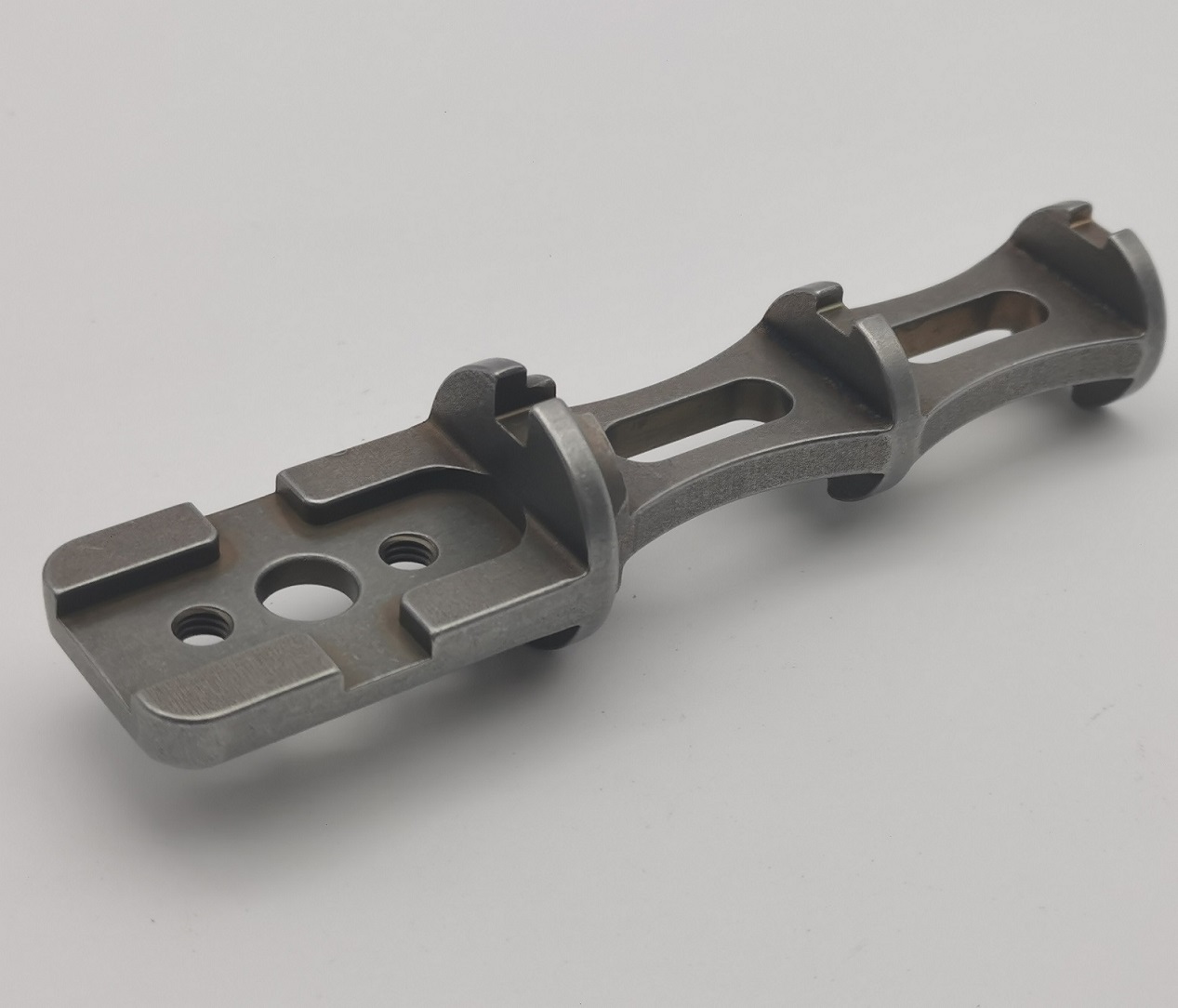

Προσαρμοσμένος προσαρμογέας άξονα πριονιού από ανοξείδωτο χάλυβα 17-4PH

JGκατασκευάζειΠροσαρμοσμένοι προσαρμογείς άξονα πριονιού από ανοξείδωτο χάλυβα 17-4PHγια κατασκευαστές εξοπλισμού OEM που απαιτούν εξαρτήματα μηχανικής σύνδεσης υψηλής αντοχής, ανθεκτικά στη διάβρωση και επεξεργασμένα με ακρίβεια.

Σχεδιασμένος για συγκροτήματα βιομηχανικών πριονιών και προσαρμοσμένα συστήματα μετάδοσης ισχύος, αυτός ο προσαρμογέας ενσωματώνει χαρακτηριστικά στερέωσης, οπές με σπείρωμα, επιφάνειες τοποθέτησης και ενισχυμένες νευρώσεις σε μια δομή χύτευσης σχεδιασμένη με ακρίβεια. Συνδυάζοντας τη χύτευση επένδυσης με τη μηχανική κατεργασία CNC και τη θερμική επεξεργασία, η JG παρέχει ανθεκτικές λύσεις προσαρμογέα άξονα που ικανοποιούν τις απαιτητικές απαιτήσεις μηχανικής συναρμολόγησης.

Μηχανική Αξία

Η κύρια πρόκληση κατασκευής είναι ο έλεγχος ενός μακριού χυτού με ραβδώσεις, διατηρώντας παράλληλα τη σχέση μεταξύ της επιφάνειας τοποθέτησης, της κεντρικής οπής, των οπών με σπείρωμα και των καμπυλωτών τμημάτων στήριξης. Η JG χρησιμοποιεί μια ελεγχόμενη διαδικασία χύτευσης ακριβείας για να σχηματίσει τη σύνθετη γεωμετρία κοντά στο τελικό σχήμα, ακολουθούμενη από κατεργασία CNC λειτουργικών επιφανειών, οπών και νημάτων.

Αυτή η προσέγγιση μειώνει τα απόβλητα υλικών διατηρώντας παράλληλα την αντοχή της ενισχυμένης κατασκευής. Τα δικαιώματα κατεργασίας, η θέση του εξαρτήματος και η σειρά θερμικής επεξεργασίας σχεδιάζονται για τον περιορισμό της παραμόρφωσης και τη διατήρηση αξιόπιστης συναρμολόγησης μετά τη σκλήρυνση.

Τεχνικές Προδιαγραφές

Διαδικασία Παραγωγής

• Εργαλεία και ανασκόπηση της διαδικασίας χύτευσης
• Χύτευση ακριβείας από ανοξείδωτο χάλυβα 17-4PH
• Αφαίρεση πύλης και προκαταρκτικός καθαρισμός
• CNC μηχανική κατεργασία προσόψεων τοποθέτησης και διαμπερών οπών
• 10-32 UNC-2B κατεργασία και μέτρηση νήματος
• Θερμική επεξεργασία σε 40-45 HRC με διπλή ιδιοσυγκρασία
• Ελεγχόμενη αφαίρεση γρεζιών και ανάμειξη άκρων
• Έλεγχος διαστάσεων, νήματος και σκληρότητας
• Τελικός καθαρισμός και προστατευτική συσκευασία εξαγωγής

Κατασκευαστικές Προκλήσεις

Παραγωγή απροσαρμοσμένος προσαρμογέας άξονα πριονιού από ανοξείδωτο χάλυβα 17-4PHμε λεπτές νευρώσεις, μακριές σχισμές και αλλαγή τμημάτων τοίχου απαιτεί ακριβή έλεγχο της συμπεριφοράς χύτευσης και σταθερότητα μηχανικής κατεργασίας. Αυτά τα πολύπλοκα δομικά χαρακτηριστικά μπορούν να δημιουργήσουν κινδύνους όπως συρρίκνωση, παραμόρφωση και αστάθεια του εξαρτήματος κατά την κατασκευή.

Η JG διαχειρίζεται αυτές τις προκλήσεις μέσω της βελτιστοποίησης της διαδικασίας χύτευσης, του ισορροπημένου σχεδιασμού τροφοδοσίας, των καθορισμένων δεδομένων κατεργασίας και των διαδικασιών σταδιακής επιθεώρησης. Για κάθε εξάρτημα προσαρμογέα άξονα, η πλάκα στερέωσης και τα χαρακτηριστικά με σπείρωμα υποβάλλονται σε μηχανική επεξεργασία μόνο αφού δημιουργηθούν σταθερές επιφάνειες τοποθέτησης για τη διατήρηση ακριβών σχέσεων συναρμολόγησης.

Η θερμική επεξεργασία είναι εξίσου σημαντική για τους προσαρμογείς άξονα πριονιού από ανοξείδωτο χάλυβα 17-4PH. Εφαρμόζεται διπλή σκλήρυνση για να επιτευχθεί το απαιτούμενο εύρος σκληρότητας 40-45 HRC ενώ βελτιώνεται η σταθερότητα των διαστάσεων μετά την κατεργασία. Οι κρίσιμες οπές, τα σπειρώματα και οι σχέσεις στερέωσης επαληθεύονται μετά τη θερμική επεξεργασία αντί να βασίζονται μόνο σε μετρήσεις κατά τη διαδικασία, διασφαλίζοντας αξιόπιστη απόδοση σε συγκροτήματα βιομηχανικών πριονιών και μηχανικά συστήματα.

Ποιοτικός έλεγχος

Η επιθεώρηση καλύπτει την επαλήθευση υλικού, την εμφάνιση χύτευσης, τις κατεργασμένες διαστάσεις, την αποδοχή του νήματος, τη σκληρότητα και την κατάσταση των άκρων. Οι οπές με σπείρωμα ελέγχονται με κατάλληλους μετρητές και οι κρίσιμες διαστάσεις μετρώνται με βαθμονομημένο εξοπλισμό επιθεώρησης. Πιστοποιητικά υλικού, αρχεία σκληρότητας και εκθέσεις επιθεώρησης διαστάσεων μπορούν να παρέχονται σύμφωνα με τις απαιτήσεις του έργου.

Εφαρμογές

• Βιομηχανικά συγκροτήματα άξονα πριονιού
• Εξοπλισμός κοπής και κοπής
• Συστήματα τοποθέτησης μετάδοσης ισχύος
• Μηχανήματα ειδικής χρήσης
• Μηχανικές συνδέσεις βαρέως τύπου
• Προσαρμοσμένος εξοπλισμός OEM

Συχνές Ερωτήσεις

Ε1: Μπορεί η JG να κατασκευάσει προσαρμογείς άξονα πριονιού σύμφωνα με τα σχέδια πελατών;

Ναί. Η JG υποστηρίζει την παραγωγή OEM που βασίζεται σε σχέδια που παρέχονται από τον πελάτη, τρισδιάστατα μοντέλα και τεχνικές προδιαγραφές. Είναι διαθέσιμη ανασκόπηση μηχανικής πριν από την παραγωγή για την αξιολόγηση της σκοπιμότητας της κατασκευής.

Ε2: Γιατί να επιλέξετε ανοξείδωτο χάλυβα 17-4PH για προσαρμογείς άξονα;

Ο ανοξείδωτος χάλυβας 17-4PH παρέχει υψηλή αντοχή, σκληρότητα και αντοχή στη διάβρωση μετά από θερμική επεξεργασία, καθιστώντας τον κατάλληλο για μηχανικά εξαρτήματα που εκτίθενται σε επαναλαμβανόμενα φορτία και βιομηχανικά περιβάλλοντα.

Ε3: Ποιες διαδικασίες κατασκευής χρησιμοποιούνται για αυτόν τον προσαρμογέα άξονα;

Η διαδικασία παραγωγής όπως ο προσαρμοσμένος προσαρμογέας άξονα πριονιού από ανοξείδωτο χάλυβα 17-4PH περιλαμβάνει χύτευση ακριβείας, κατεργασία CNC, κατεργασία νήματος, θερμική επεξεργασία, αφαίρεση γρεζιών και τελική επιθεώρηση.

Ε4: Υποστηρίζει η JG παραγωγή πρωτότυπου και μικρής παρτίδας;

Ναί. Η JG υποστηρίζει την κατασκευή πρωτοτύπων, παραγγελίες μικρών παρτίδων και επαναλαμβανόμενη παραγωγή OEM σύμφωνα με τις απαιτήσεις των πελατών.

Ε5: Μπορούν να παρασχεθούν εκθέσεις επιθεώρησης με τα τελικά εξαρτήματα;

Ναί. Μπορούν να παρέχονται πιστοποιητικά υλικού, αρχεία σκληρότητας και εκθέσεις επιθεώρησης διαστάσεων σύμφωνα με τις απαιτήσεις του έργου.

Γιατί JG

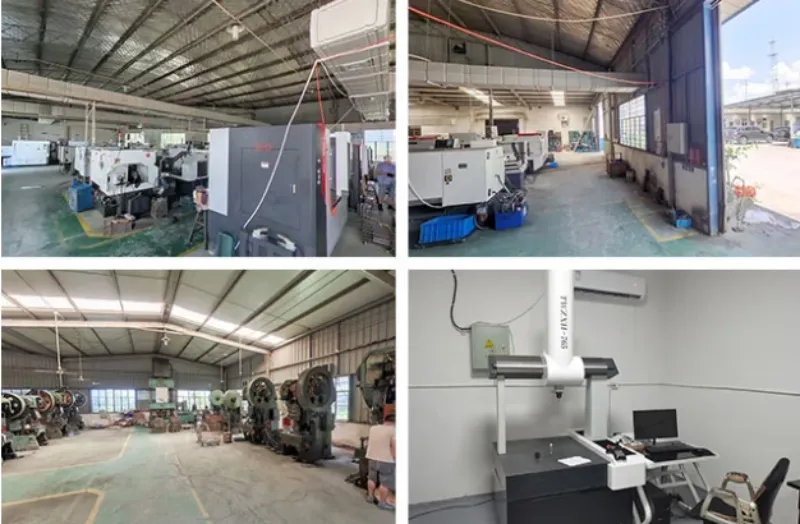

JGσυνδυάζει χύτευση ακριβείας, κατεργασία CNC, συντονισμό θερμικής επεξεργασίας και επιθεώρηση διαστάσεων στο πλαίσιο ενός προγράμματος κατασκευής OEM. Η ομάδα μηχανικών μας υποστηρίζει αναθεώρηση σχεδίων, επικύρωση πρωτοτύπου, μικρές παρτίδες και επαναλαμβανόμενη παραγωγή. Στείλτε το δισδιάστατο σχέδιο και το τρισδιάστατο μοντέλο σας για σχόλια σχετικά με την κατασκευή και προσφορά.
