17-4PH Επέκταση άξονα γείωσης ακριβείας

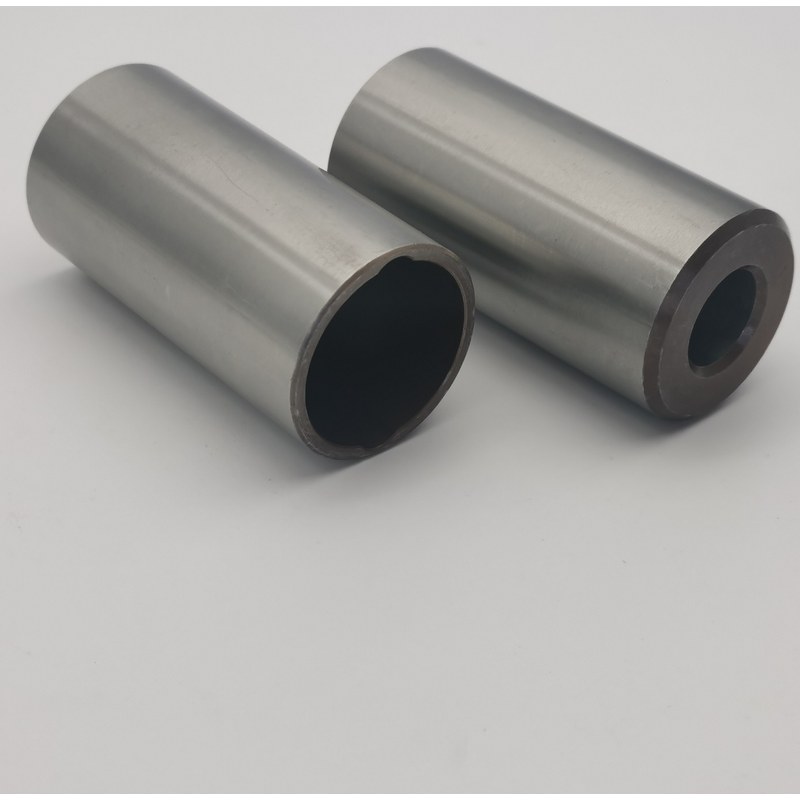

JG κατασκευάζει τον άξονα επέκτασης του πριονιού εδάφους ακριβείας 17-4PH από συμπαγές ράβδο από ανοξείδωτο χάλυβα για συγκροτήματα επέκτασης παλινδρομικών πριονιών και άλλα συστήματα γραμμικής κίνησης υψηλού φορτίου. Η στροφή CNC, η διάτρηση ακριβείας, η θερμική επεξεργασία και η λείανση φινιρίσματος συνδυάζονται για τον έλεγχο της εξωτερικής διαμέτρου, της εσωτερικής οπής, του φινιρίσματος της επιφάνειας και των ακραίων χαρακτηριστικών.

Αυτός ο άξονας επέκτασης πριονιού εδάφους ακριβείας 17-4PH έχει σχεδιαστεί για εφαρμογές όπου η αντοχή στη φθορά, η σταθερότητα διαστάσεων και η επαναλαμβανόμενη ολίσθηση ή περιστρεφόμενη εφαρμογή είναι απαραίτητα. Το έτοιμο εξάρτημα υποβάλλεται σε θερμική επεξεργασία σε 40-45 HRC και όλα τα γρέζια και οι αιχμηρές άκρες αφαιρούνται πριν από την τελική επιθεώρηση.

Μηχανική Αξία

Το πιο απαιτητικό χαρακτηριστικό είναι η οπή ακριβείας που καθορίζεται στα 0,5636-0,5638 in, ένα συνολικό εύρος ανοχής μόνο 0,0002 in. Το JG καθορίζει σταθερά δεδομένα μηχανικής κατεργασίας από το απόθεμα ράβδων, ελέγχει την παραμόρφωση της θερμικής επεξεργασίας και τελειώνει τις κρίσιμες διαμέτρους μετά τη σκλήρυνση. Αυτή η διαδικασία βοηθά στη διατήρηση της σχέσης μεταξύ της εξωτερικής διαμέτρου του εδάφους και της οπής ακριβείας.

Η εξωτερική διάμετρος καθορίζεται σε 1,235 +/- 0,005 in με μέγιστο φινίρισμα επιφάνειας 16 μin Ra. Η λείανση ακριβείας δίνει στον άξονα επέκτασης του πριονιού εδάφους ακριβείας 17-4PH μια σταθερή κυλινδρική επιφάνεια για αξιόπιστη εφαρμογή και μειωμένη φθορά. Δύο αντίθετα χαρακτηριστικά ανακούφισης και ελεγχόμενες λοξοτομές 45 μοιρών υποβάλλονται σε μηχανική επεξεργασία και αφαίρεση γρεζιών για την προστασία των εξαρτημάτων που ζευγαρώνουν κατά τη συναρμολόγηση.

Τεχνικές Προδιαγραφές

Διαδικασία Παραγωγής

• Επιθεώρηση αποθέματος ράβδου 17-4PH και ανασκόπηση ιχνηλασιμότητας
• Κοπή και CNC τραχιά στροφή
• Διάτρηση ακριβείας και διάτρηση κλιμακωτών εσωτερικών διαμέτρων
• Κατεργασία αντίθετων ανακουφιστικών χαρακτηριστικών και λοξοτμήσεων 45 μοιρών
• Θερμική επεξεργασία σε 40-45 HRC
• Ολοκλήρωση λείανσης κρίσιμων κυλινδρικών επιφανειών
• Μέγεθος οπών ακριβείας και επαλήθευση διαστάσεων
• Ελεγχόμενη αφαίρεση γρεζιών και ανάμειξη άκρων
• Τελικός καθαρισμός, επιθεώρηση και προστατευτική συσκευασία

Προκλήσεις κατασκευής υψηλής ακρίβειας

Η θερμική επεξεργασία μπορεί να αλλάξει την ευθύτητα, τη στρογγυλότητα και το μέγεθος της οπής. Για αυτόν τον άξονα προέκτασης του πριονιού εδάφους ακριβείας 17-4PH, έχει σχεδιαστεί το περιθώριο κατεργασίας και η ακολουθία διεργασιών, ώστε οι κρίσιμες επιφάνειες να μπορούν να τελειώσουν μετά τη σκλήρυνση. Οι παράμετροι λείανσης ελέγχονται για την αποφυγή θερμικού ελέγχου, καύσης λείανσης και ανεπιθύμητης κωνικότητας.

Το τμήμα λεπτού τοιχώματος και η βαθμιδωτή εσωτερική γεωμετρία απαιτούν επίσης σταθερή στερέωση. Το JG χρησιμοποιεί ελεγχόμενη σύσφιξη και επιθεώρηση μεταξύ των λειτουργιών για τη μείωση της παραμόρφωσης. Το μέγεθος της οπής, η εξωτερική διάμετρος, η στρογγυλότητα, η διαρροή και η τραχύτητα της επιφάνειας επαληθεύονται με βαθμονομημένο εξοπλισμό μέτρησης.

Ποιοτικός έλεγχος

Η ποιοτική επιθεώρηση για κάθε άξονα γείωσης ακριβείας καλύπτει την ταυτότητα του υλικού, τη σκληρότητα της θερμικής επεξεργασίας, το συνολικό μήκος, την εξωτερική διάμετρο, τις διαστάσεις βαθμιδωτής οπής, τις λοξοτομές, τα αντίθετα χαρακτηριστικά ανάγλυφου και την κατάσταση των άκρων. Η οπή ακριβείας 0,5636-0,5638 ελέγχεται με κατάλληλο εξοπλισμό μέτρησης οπών υψηλής ανάλυσης, ενώ η επιφάνεια εδάφους 16 μin Ra επαληθεύεται με έναν ελεγκτή τραχύτητας επιφάνειας.

Οι αναφορές επιθεώρησης, τα πιστοποιητικά υλικού και τα αρχεία σκληρότητας μπορούν να παρέχονται σύμφωνα με τις απαιτήσεις του πελάτη. Κάθε άξονας επέκτασης πριονιού εδάφους ακριβείας 17-4PH καθαρίζεται και ελέγχεται οπτικά για να επιβεβαιωθεί ότι η επιφάνεια είναι απαλλαγμένη από γρέζια, αιχμηρές άκρες, μόλυνση και ζημιές κατά το χειρισμό.

Εφαρμογές

• Συγκροτήματα επέκτασης παλινδρομικού πριονιού
• Βιομηχανικός εξοπλισμός κοπής
• Συστήματα γραμμικής κίνησης υψηλού φορτίου
• Εξαρτήματα μετάδοσης ηλεκτρικού εργαλείου
• Μηχανικά μανίκια και άξονες ακριβείας
• Προσαρμοσμένα μηχανήματα OEM

Γιατί να επιλέξετε JG

JG συνδυάζεικατεργασία ράβδου, στροφή CNC, διάτρηση ακριβείας, συντονισμός θερμικής επεξεργασίας και λείανση σε ένα ελεγχόμενο πρόγραμμα OEM. Η ομάδα μηχανικών μας υποστηρίζει την αναθεώρηση σχεδίων, την επικύρωση πρωτοτύπου, τον προγραμματισμό επιθεώρησης και την επανάληψη της παραγωγής. Στείλτε JG το σχέδιό σας και την ετήσια ζήτηση για μια προσφορά σε έναν προσαρμοσμένο άξονα επέκτασης πριονιού εδάφους ακριβείας 17-4PH.
