Custom 17-4 PH σφυρήλατο μπουλόνι ώμου

Custom 17-4 PH σφυρήλατο μπουλόνι ώμου

Η JG κατασκευάζει τοCustom 17-4 PH σφυρήλατο μπουλόνι ώμουαπό ανοξείδωτο χάλυβα που σκληραίνει την καθίζηση για συγκροτήματα περιστροφής, σύνδεσης, μεντεσέδων και ελέγχου κίνησης βαρέως τύπου. Σε αντίθεση με έναν τυπικό επεξεργασμένο συνδετήρα, αυτό το εξάρτημα πρέπει να ξεκινά ως σφυρηλάτηση και στη συνέχεια να περνάει από ελεγχόμενη κατεργασία CNC, εσωτερική παραγωγή εξάγωνου, παλαιωμένη σκλήρυνση και έλαση νήματος μετά τη σκλήρυνση. Η συνδυασμένη διαδικασία δίνει το καθένα17-4 PH σφυρήλατο μπουλόνι ώμουυψηλή αντοχή, αξιόπιστη απόδοση κόπωσης και σταθερή γεωμετρία για απαιτητικές βιομηχανικές υπηρεσίες.

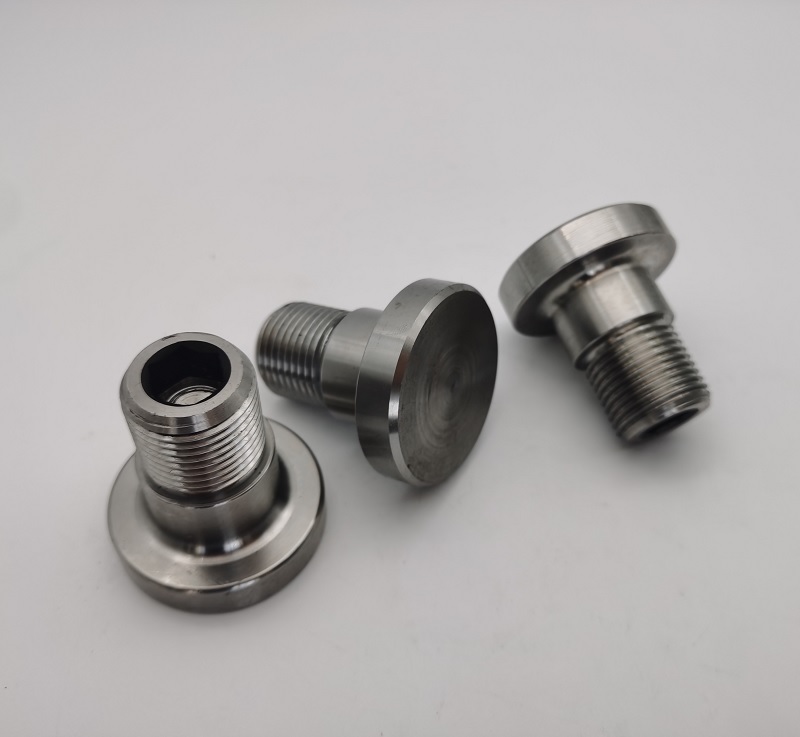

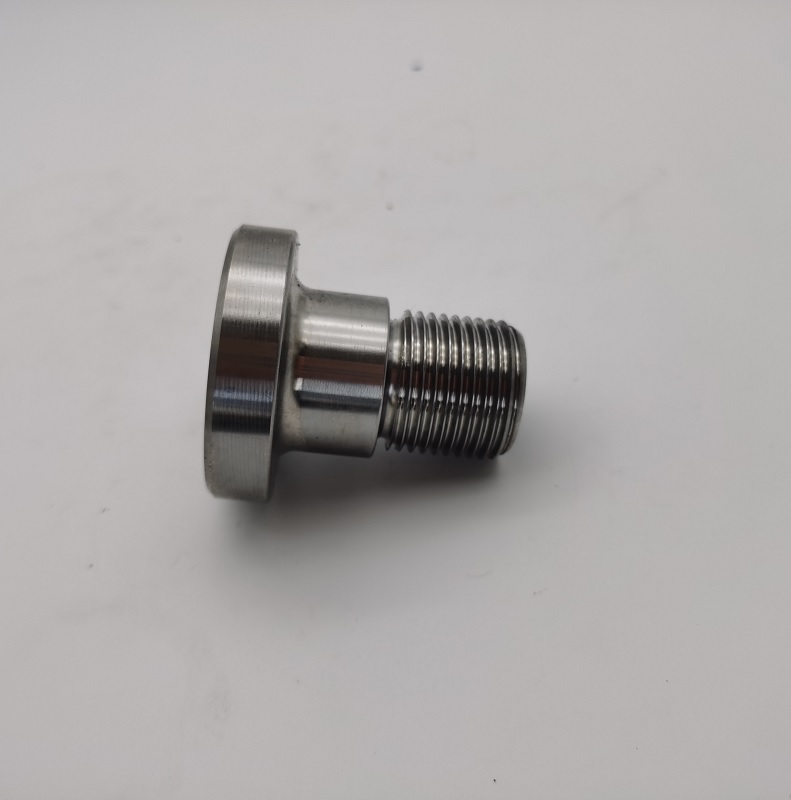

Ο17-4 PH σφυρήλατο μπουλόνι ώμουέχει μια μεγάλη κεφαλή 1.875 ιντσών, έναν ώμο ακριβείας περίπου 1.124-1.127 ίντσες σε διάμετρο και ένα εξωτερικό νήμα 1-12 UNF Class 3A. Το θηλυκό εξάγωνο, οι ακτίνες μετάβασης, το ανάγλυφο νήματος και οι επιφάνειες των ώμων πρέπει να συνεργάζονται ως λειτουργικό συγκρότημα. Το JG ελέγχει κάθε δεδομένο και μετάβαση για να υποστηρίζει επαναλαμβανόμενη ροπή εγκατάστασης, ακριβή τοποθέτηση και μεγάλη διάρκεια ζωής.

Γιατί το μέρος πρέπει να είναι σφυρηλατημένο

Η σφυρηλάτηση είναι το θεμέλιο αυτού του προσαρμοσμένου μπουλονιού ώμου. Η διαδικασία βελτιώνει τη ροή του υλικού μέσω του κεφαλιού και του ώμου αντί να αφαιρεί ολόκληρο το σχήμα από το μεγάλο απόθεμα ράβδων. Για έναν συνδετήρα με πολύ φορτίο, η ελεγχόμενη ροή κόκκων συμβάλλει στη στήριξη της αντοχής και της αντίστασης κρούσης γύρω από τη μετάβαση από το κεφάλι στο στέλεχος. Η JG σχεδιάζει τα περιθώρια σφυρηλάτησης προσεκτικά, έτσι ώστε η μεταγενέστερη στροφή CNC να μπορεί να καθαρίσει όλες τις λειτουργικές επιφάνειες χωρίς να αφαιρεί περιττά υλικά.

Παραγωγή συνεπούςπροσαρμοσμένο σφυρήλατο μπουλόνι ώμουαπαιτεί έλεγχο της κατάστασης της μπιγιέτας, πλήρωσης μήτρας, αφαίρεση φλας και ευθυγράμμιση σφυρηλάτησης. Η διακύμανση στο σφυρήλατο τυφλό μπορεί να επηρεάσει το επίδομα μηχανικής κατεργασίας, την ομόκεντρο ώμου και τη γεωμετρία της τελικής κεφαλής. Επομένως, τα εισερχόμενα σφυρήλατα ελέγχονται πριν από την κατεργασία με CNC, έτσι ώστε τα ασταθή κενά να μην εισέρχονται σε μεταγενέστερες εργασίες.

CNC Machining and Female Hex Accuracy

Μετά τη σφυρηλάτηση, το ακατέργαστο τεμάχιο περιστρέφεται με CNC για να δημιουργήσει το πρόσωπο της κεφαλής, τον ώμο, το τυφλό νήμα, τις λοξοτομές, τις ακτίνες μετάβασης και τα χαρακτηριστικά ανακούφισης. Η διάμετρος του ώμου και η σχέση της με τον άξονα με σπείρωμα είναι σημαντικές επειδή ο ώμος μπορεί να λειτουργήσει ως έδραση, περιστροφή ή επιφάνεια τοποθέτησης. Η JG χρησιμοποιεί ελεγχόμενα δεδομένα συγκράτησης και κατεργασίας για τη διατήρηση της ομοκεντρικότητας προστατεύοντας παράλληλα τη σφυρηλατημένη κεφαλή.

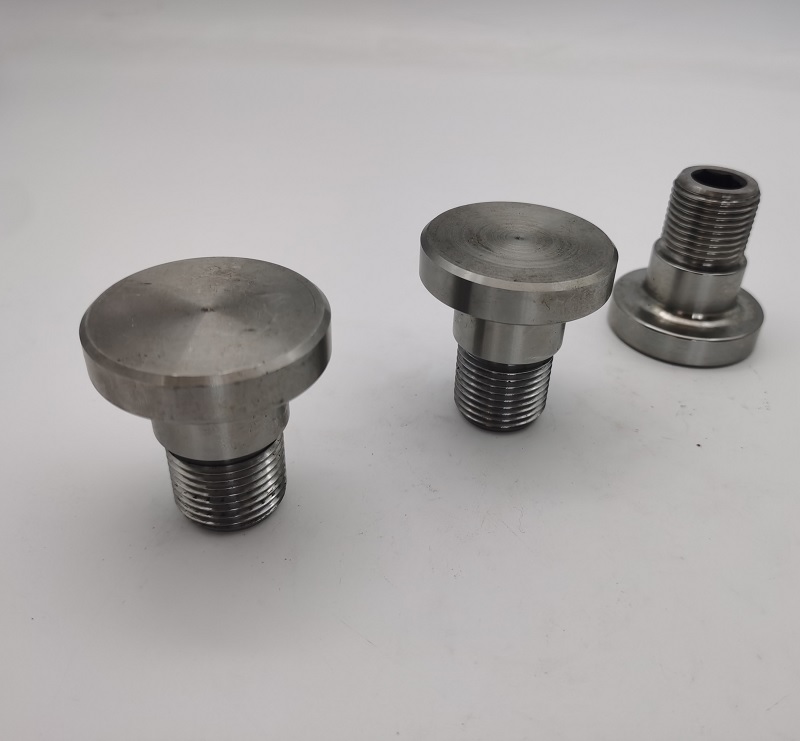

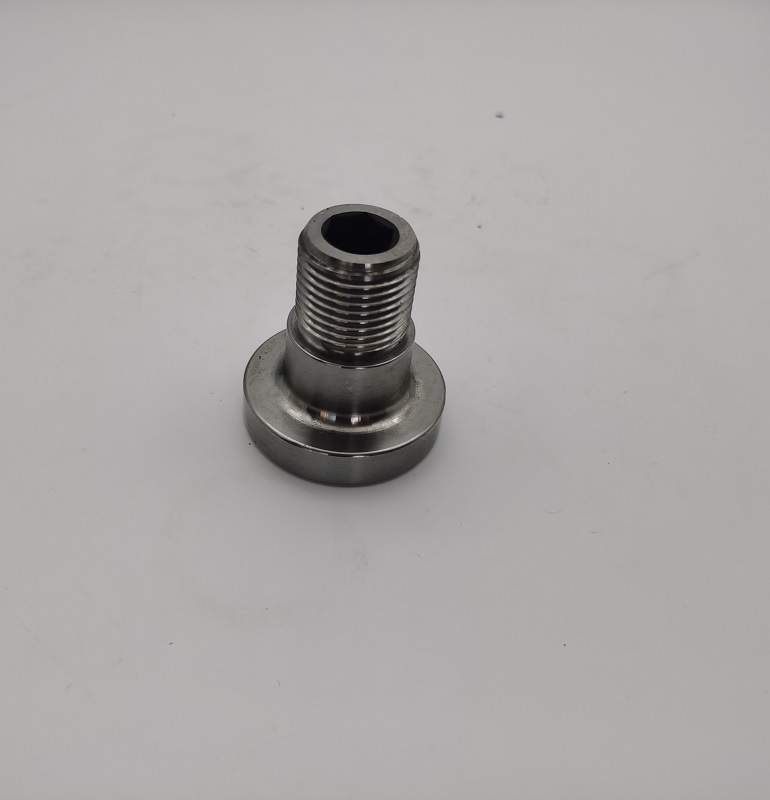

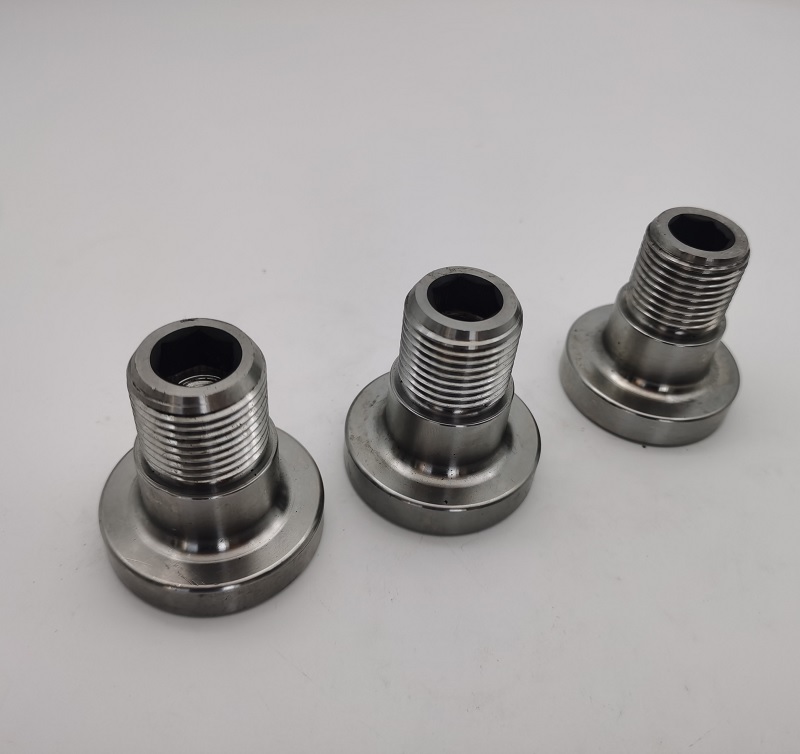

Το θηλυκό εξάγωνο επεξεργάζεται μόνο στο άκρο με σπείρωμα. Το μέγεθος, το βάθος και η ευθυγράμμισή του πρέπει να παρέχουν αξιόπιστη εμπλοκή του εργαλείου χωρίς να αποδυναμώνει τον περιβάλλοντα τοίχο. Ένα προαιρετικό ανάγλυφο υποτομής μπορεί να χρησιμοποιηθεί για τον καθαρισμό των εσωτερικών γωνιών του εξάγωνου. Αυτό το χαρακτηριστικό απαιτεί στενό συντονισμό μεταξύ της διάτρησης, της εσωτερικής εξαγωνικής κατεργασίας και της προετοιμασίας του νήματος.

H1150/4 Age Hardening

ΟΜπουλόνι ώμου 17-4 PH από ανοξείδωτο χάλυβαεπιστρέφεται στην Κατάσταση Α πριν από τη σκλήρυνση και στη συνέχεια υποβάλλεται σε θερμική επεξεργασία στην Κατάσταση H1150/4. Ο κύκλος αναφοράς είναι 1150°F για τέσσερις ώρες ακολουθούμενος από ψύξη αέρα κάτω από τους 90°F. Η καθορισμένη απόδοση περιλαμβάνει ελάχιστη αντοχή εφελκυσμού 135 ksi, ελάχιστη αντοχή διαρροής 110 ksi, σκληρότητα 31-35 HRC και αντοχή κρούσης 50 ft-lb.

Η θερμική επεξεργασία είναι κάτι περισσότερο από μια λειτουργία σκληρότητας. Μπορεί να επηρεάσει την ευθύτητα, το μέγεθος των ώμων, τη διάμετρο του νήματος και την εφαρμογή του θηλυκού εξάγωνου. Για σταθερή απόδοση κάθε17-4 PH σφυρήλατο μπουλόνι ώμου, η JG λαμβάνει υπόψη την κίνηση της θερμικής επεξεργασίας στο σχέδιο μηχανικής κατεργασίας και επαληθεύει τις κρίσιμες διαστάσεις μετά τον κύκλο H1150/4. Η αναγνώριση παρτίδας θερμικής επεξεργασίας μπορεί να εφαρμοστεί με μια μέθοδο σήμανσης χαμηλής καταπόνησης για την ιχνηλασιμότητα υλικού και διεργασιών.

Κυλημένες κλωστές μετά τη σκλήρυνση

Μια σημαντική πρόκληση για την κατασκευή είναι το νήμα 1-12 UNF Class 3A, το οποίο πρέπει να τυλιχτεί μετά τη σκλήρυνση. Η κύλιση νήματος σχηματίζει το προφίλ με ελεγχόμενη μετατόπιση αντί να κόβει υλικό. Όταν ελέγχεται σωστά, παράγει λεία επιφάνεια σπειρώματος και ευνοϊκή ροή κόκκων, υποστηρίζοντας την αντοχή στην κόπωση και τη σταθερή μεταφορά φορτίου.

Κυλώντας ένα σκληρυμένο17-4 PH σφυρήλατο μπουλόνι ώμουαπαιτεί ακριβή διάμετρο σπειρώματος, κατάλληλες μήτρες κύλισης και σταθερή δύναμη διεργασίας. Η JG παρακολουθεί το κενό πριν από την κύλιση και επιθεωρεί το έτοιμο νήμα με βαθμονομημένους μετρητές. Η διαρροή του νήματος, το ανάγλυφο και η περιοχή μολύβδου 30 μοιρών ελέγχονται επίσης για την αποφυγή παρεμβολών στη συναρμολόγηση.

Βασικές Προκλήσεις Κατασκευής

• Ροή σφυρηλατημένης κόκκου:Το κενό πρέπει να γεμίζει τη γεωμετρία της κεφαλής και των ώμων, διατηρώντας παράλληλα το κατάλληλο περιθώριο μηχανικής κατεργασίας.
• Ομοκεντρικότητα ώμου:Ο μεγάλος ώμος πρέπει να παραμείνει ευθυγραμμισμένος με τον άξονα με σπείρωμα 1-12 UNF.
• Σταθερότητα θερμικής επεξεργασίας:Τα δικαιώματα μηχανικής κατεργασίας αντιπροσωπεύουν την κίνηση των διαστάσεων κατά τη διάρκεια του κύκλου H1150/4.
• Κύλιση νήματος μετά τη σκλήρυνση:Το μέγεθος του τυφλού νήματος και η δύναμη κύλισης ελέγχονται για ένα λειτουργικό νήμα Κλάσης 3Α.
• Γυναικεία εξάγωνη ακεραιότητα:Το μέγεθος του εξαγωνικού, το βάθος και το πάχος του τοιχώματος πρέπει να εξισορροπούν τη μετάδοση της ροπής και την αντοχή του τμήματος.
• Σήμανση ιχνηλασιμότητας χαμηλής καταπόνησης:Η αναγνώριση παρτίδας θερμικής επεξεργασίας εφαρμόζεται χωρίς τη δημιουργία επιβλαβούς συγκέντρωσης στρες.
• Μεταβάσεις χωρίς γρέζια:Τα ανάγλυφα νημάτων, οι εσωτερικές εξάγωνες άκρες και οι ακτίνες των ώμων έχουν τελειώσει για ασφαλή συναρμολόγηση.

Διαδικασία Παραγωγής

1. Επαλήθευση υλικού από ανοξείδωτο χάλυβα 17-4 PH
2. Σφυρηλάτηση ακριβείας και προετοιμασία τυφλού
3. CNC στροφή κεφαλής, ώμου και κενού νήματος
4. Θηλυκή εξάγωνη διάτρηση και κατεργασία
5. Αφαίρεση γρεζιών και επιθεώρηση προ-θερμικής επεξεργασίας
6. Επιστροφή στην Κατάσταση Α και H1150/4 ηλικιακή σκλήρυνση
7. 1-12 κύλιση νήματος UNF Class 3A μετά από σκλήρυνση
8. Σήμανση αναγνώρισης παρτίδας χαμηλής καταπόνησης όταν απαιτείται
9. Έλεγχος διαστάσεων, σπειρώματος και σκληρότητας
10. Τελικός καθαρισμός και προστατευτική συσκευασία εξαγωγής

Επιθεώρηση Ποιότητας

Κρίσιμα χαρακτηριστικά του17-4 PH σφυρήλατο μπουλόνι ώμουελέγχονται με μικρόμετρα, μετρητές ύψους, μετρητές σπειρώματος, ελεγκτές σκληρότητας και άλλο βαθμονομημένο εξοπλισμό. Η επιθεώρηση επικεντρώνεται στη διάμετρο του ώμου, στο μήκος του ώμου, στο μέγεθος της κεφαλής, στην ομοκεντρικότητα, στη γυναικεία εξάγωνη γεωμετρία, στη λειτουργία του νήματος, στις λεπτομέρειες ανακούφισης και στα αποτελέσματα θερμικής επεξεργασίας. Διατίθενται πιστοποιητικά υλικού, αρχεία θερμικής επεξεργασίας και εκθέσεις επιθεώρησης διαστάσεων σύμφωνα με τις απαιτήσεις του έργου.

Εφαρμογές

• Βιομηχανική πόρτα και συστήματα φόρτωσης
• Περιστροφές και συνδέσεις βαρέων μηχανημάτων
• Συγκροτήματα ελέγχου κίνησης
• Υδραυλικός και μηχανολογικός εξοπλισμός
• Συνδέσεις μεντεσέδων υψηλού φορτίου
• Προσαρμοσμένα δομικά συγκροτήματα OEM

Γιατί να επιλέξετε JG

Το JG συνδυάζει συντονισμό σφυρηλάτησης, μηχανική κατεργασία CNC ακριβείας, ελεγχόμενη θερμική επεξεργασία και έλαση νήματος σε μία διαχειριζόμενη διαδρομή παραγωγής. Αυτό είναι ιδιαίτερα σημαντικό για μέρη όπου η δύναμη, η εφαρμογή στον ώμο και η απόδοση του νήματος εξαρτώνται από τη σωστή σειρά εργασιών. Η επικύρωση πρωτοτύπων, η παραγωγή παρτίδας, η ιχνηλασιμότητα της διαδικασίας και η τεκμηρίωση επιθεώρησης μπορούν να παρέχονται για προγράμματα OEM.

Στείλτε JG το σχέδιό σας, την ετήσια ζήτηση και τις απαιτήσεις επιθεώρησης για μια προσφορά. ΟCustom 17-4 PH σφυρήλατο μπουλόνι ώμουμπορεί να κατασκευαστεί σύμφωνα με τις καθορισμένες διαστάσεις, τα σημάδια, τις συνθήκες θερμικής επεξεργασίας και τις απαιτήσεις τεκμηρίωσης ποιότητας.
